概述：
CTZSHV气动V型切断球阀，球芯呈V型状，可实现比例调节，可调范围大。当阀门关闭时，V型缺口与阀座之间产生剪切作用，既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆，污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。广泛应用于电力，石油，化工，造纸，轻纺，食品，制药，航空航天等领域。
产品特点：
1、气动V型球阀由气动V型球阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。V型球阀长期不需修理，使用寿命长，为您提供了真正的高效率进行控制工艺状况的一种阀门。
2、具有出色的调节特性：气动V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此气动V型球阀可以在广幅的变化范围内提供精确的控制。
3、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、气动V型球阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：气动V型球阀采用可动金属阀座，具有的助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量10额定流量系数。
7、超强的剪切能力：气动V型球阀采有金属硬密封结构，气动V型球阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行器采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
主要技术参数：
公称通径DN(mm): 50～300
公称压力PN(MPa): 1.6 4.0 6.4
阀体材质：铸钢（ZG230-450）不锈钢ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
阀芯材质：1Cr18Ni9Ti,0Cr18Ni12Mo2Ti
阀座材质：聚四氟乙烯、1Cr18Ni9Ti、SUS316+ST
流量特性: 近似等百分比
使用温度 ℃: 软密封:-20 ～+150硬密封-40 ～+350
泄漏等级：软密封VI级，硬密封IV级
可调比：300：1
连接形式:法兰连接 对夹式连接
作用方式: 气开 气关

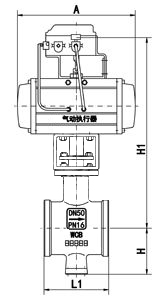

规格尺寸
|
公称通径 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
102
|
102
|
114
|
124
|
143
|
165
|
194
|
213
|
229
|
243
|
297
|
338
|
|
L1
|
62
|
62
|
62
|
75
|
80
|
100
|
115
|
130
|
160
|
200
|
240
|
334
|
|
H
|
60
|
60
|
65
|
95
|
105
|
120
|
140
|
155
|
165
|
205
|
240
|
270
|
|
H1
|
277
|
285
|
305
|
364
|
379
|
389
|
402
|
426
|
453
|
473
|
540
|
590
|
|
A
|
140
|
140
|
140
|
164
|
164
|
190
|
210
|
247
|
276
|
348
|
378
|
524
|
|

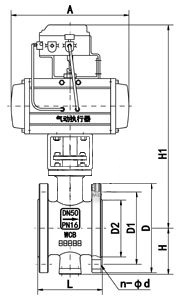

PN1.6MPa法兰尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
PN2.5MPa法兰尺寸
|
|
D
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
|
D1
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
|
D2
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
