概述：
CTQ644F型气动三通球阀属于气动类阀。三通球阀可分为L形和T形，L形（CTQ44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（CTQ45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
结构特点：
气动三通球阀在结构上采用一体化结构，四面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。气动阀门结构紧凑、启闭迅速、流道畅通、流体阻力小。气动球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。气动三通球阀广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

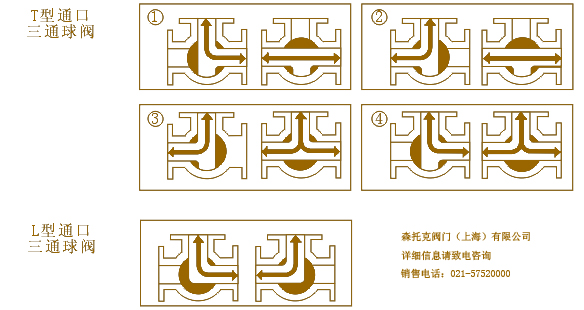

L型三通球阀用于介质流向的节换，能使相互垂直的两个通道连通。
T型三通球阀用于介质的分流、合流及流向切换。
T型孔道可以使三个通道互相连通或使其中的两个通道连通，三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
.jpg)
性能参数
|
试验压力
|
公称压力（Mpa）
|
|
Mpa
|
1.6
|
2.5
|
4.0
|
CL150
|
JIS10K
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
3.2
|
2.4
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
2.2
|
1.5
|
|
气密试验
|
0.5-0.7
|
|
工作温度
|
PTFE≤150℃ PTL≤300℃
|
|
适用温度
|
C：水、油、气；P：硝酸类；R：醋酸类
|

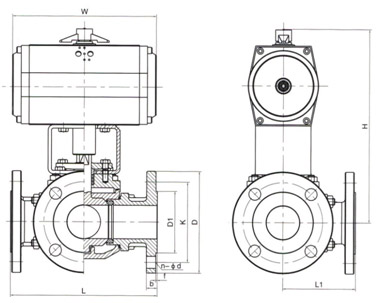

外形尺寸
|
通径DN
|
L
|
L1
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
25
|
1″
|
200
|
100
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
193
|
140
|
|
32
|
1 1/4″
|
220
|
100
|
140
|
100
|
76
|
4-Φ18
|
18
|
2
|
212
|
164
|
|
40
|
1 1/2″
|
250
|
125
|
150
|
110
|
84
|
4-Φ18
|
18
|
2
|
230
|
164
|
|
50
|
2″
|
260
|
130
|
165
|
125
|
99
|
4-Φ18
|
20
|
3
|
268
|
190
|
|
65
|
2 1/2″
|
300
|
150
|
185
|
145
|
118
|
4-Φ18
|
20
|
3
|
293
|
210
|
|
80
|
3″
|
320
|
160
|
200
|
160
|
132
|
8-Φ18
|
20
|
3
|
325
|
247
|
|
100
|
4″
|
370
|
185
|
220
|
180
|
156
|
8-Φ18
|
22
|
3
|
380
|
276
|
|
125
|
5″
|
430
|
215
|
250
|
210
|
184
|
8-Φ18
|
22
|
3
|
468
|
348
|
|
150
|
6″
|
480
|
240
|
285
|
240
|
211
|
8-Φ23
|
24
|
3
|
510
|
378
|
|
200
|
8″
|
550
|
275
|
340
|
295
|
256
|
12-Φ23
|
24
|
3
|
655
|
432
|
