概述：
气动固定式球阀是由角行程气动执行器与固定式球阀组成，采用上下阀杆固定阀芯和可动密封座设计，工作更稳定。气动固定式球阀可配阀门定位器输入控制信号气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动固定式球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。气动固定式球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
性能及用途：
CTQ647型气动固定式球阀是新一代高性能球阀，适用于长输管线和一般工业管线。并具有如下优点：
1.其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小。
2.密封性能稳定、使用寿命长，适用于高压、大口径场合。
3.先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔与管线内径一致，以便管线清扫。

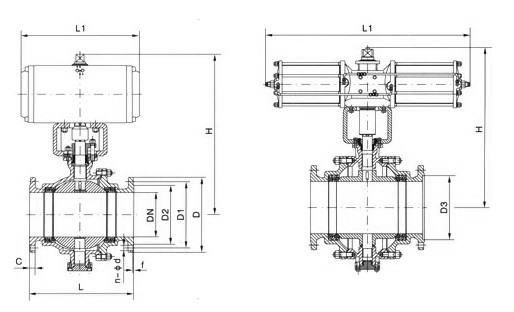

外形尺寸
|
公称通径
DN
Nominal siza
|
外形尺寸
|
|
1.6Mpa
|
2.5Mpa
|
4.0Mpa
|
|
L
|
H
|
D
|
D1
|
n-Фd
|
L
|
H
|
D
|
D1
|
n-Фd
|
L
|
H
|
D
|
D1
|
n-Фd
|
|
50
|
178
|
260
|
165
|
125
|
4-18
|
216
|
270
|
165
|
125
|
4-18
|
216
|
286
|
165
|
125
|
4-18
|
|
65
|
190
|
293
|
185
|
145
|
4-18
|
241
|
309
|
185
|
145
|
4-18
|
241
|
330
|
185
|
145
|
8-18
|
|
80
|
203
|
323
|
200
|
160
|
8-18
|
283
|
344
|
200
|
160
|
8-18
|
283
|
349
|
200
|
160
|
8-18
|
|
100
|
229
|
282
|
220
|
180
|
8-18
|
305
|
421
|
235
|
190
|
8-22
|
305
|
421
|
235
|
190
|
8-22
|
|
125
|
356
|
468
|
250
|
210
|
8-18
|
381
|
485
|
270
|
220
|
8-26
|
381
|
485
|
270
|
220
|
8-26
|
|
150
|
394
|
510
|
285
|
240
|
8-22
|
403
|
559
|
300
|
250
|
8-26
|
403
|
582
|
300
|
250
|
8-26
|
|
200
|
457
|
655
|
340
|
295
|
12-22
|
502
|
655
|
360
|
310
|
12-26
|
502
|
702
|
375
|
320
|
12-30
|
|
250
|
533
|
847
|
405
|
355
|
12-22
|
568
|
847
|
425
|
370
|
12-30
|
568
|
895
|
450
|
385
|
12-33
|
|
300
|
610
|
980
|
460
|
410
|
12-22
|
648
|
980
|
485
|
430
|
16-30
|
648
|
1040
|
515
|
450
|
16-33
|
|
350
|
686
|
1085
|
520
|
470
|
12-22
|
762
|
1085
|
555
|
490
|
16-33
|
762
|
1170
|
580
|
510
|
16-36
|
|
400
|
762
|
1215
|
580
|
525
|
12-22
|
838
|
1215
|
620
|
555
|
16-36
|
838
|
1215
|
660
|
585
|
16-39
|
|
500
|
991
|
1385
|
715
|
650
|
12-22
|
991
|
1385
|
730
|
660
|
20-36
|
991
|
-
|
755
|
670
|
20-42
|
