概述：
采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯-阀座不会产生卡阻或脱离，使用寿命长。
球芯上的V形切口与金属座之间具有剪切作用，特别适用于高粘度、含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流量大、压力损小、具介质不会沉积在阀体中腔，阀门不仅具有近似等面分比的流量特性、可调范围大，最大可调比为100：1。还具有精确调节与可靠定位的功能。
本阀系列可配置多种驱动装置。
产品特点：
V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
主要零件材质：
阀体、阀盖： WCB CF8
密封圈： 2Cr13+氮化 304-氮化
球体： 2Cr13+硬格 304+硬格
阀座、阀杆： 2Cr13 304
垫片： 柔性石墨+不锈钢
双头螺柱： 35CrMoA 1Cr18Ni9Ti
主要性能参数
|
公称压力PN（MPa）
|
试验压力（MPa）
|
适用介质
|
适用温度
|
|
壳体试验
|
密封试验
|
|
1.6
|
2.4
|
1.76
|
水、油、气及高粘度、含纤维、固体颗粒等介质
|
-28℃~550℃
|
|
2.4
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
适用规范
|
连接法兰
|
JB79-59 GB20592-97 AMSI B16.5
|
|
试验和检验
|
JB/T9092-99 API598
|

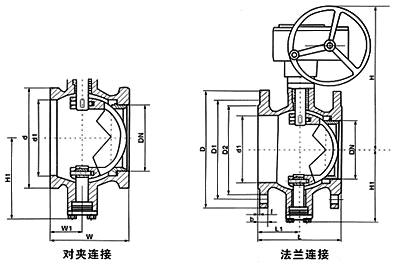

规格尺寸
|
公称或压力级
|
公称通径
|
尺寸（mm）
|
|
（mm）
|
（in）
|
W
|
L
|
W1
|
L1
|
d
|
d1
|
H1
|
H
|
|
PN1.6MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
-
|
80
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
-
|
240
|
297
|
90
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
PN2.5MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
ClASS150
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
11/2
|
65
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
50
|
2
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
65
|
21/2
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
80
|
3
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
100
|
4
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
125
|
5
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
150
|
6
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
200
|
8
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
250
|
10
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
300
|
12
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
