手动衬氟球阀

产品型号:CTQ41F46

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

衬氟球阀用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其他腐蚀性气体、液体介质的管路上使用。

衬氟球阀概况球阀和旋塞阀属同一类阀门,不同的是球阀是用带圆形通球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀(二片式,三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250(mm)。

产品特点:

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质;
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性;
4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片式球阀允许主阀体与两侧体分离,可实现在线快速更换、维修。

主要零部件材质:
1、 阀体、阀盖: HT250 、WCB 、CF8 、CF8M、 CF3 、CF3M
2、 球:                  WCB 、 CF8 、CF8M 、CF3 、CF3M
3 、衬里层/阀座: FEP(F46)、PCTFE(F3)、PFA(可洛性聚四氟乙烯)
4 、填料压盖:      HT250、 WCB 、CF8 、CF8M、 CF3 、CF3M
5 、填料:              聚四氟乙烯 PTFE(F4)

6 、螺栓:              35、1Cr17Ni2 、1Cr18Ni9

7 、螺母:              45、0Cr18Ni9、

8 、手柄:              WCC

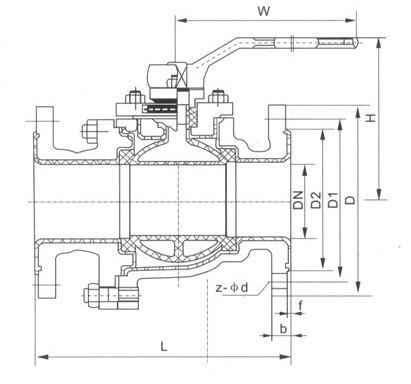

外形尺寸

公称通径

L

D

D1

D2

f

b

Z-фd

DN(mm)

NPS(inch)

1.6Mpa

15

1/2

130

95

65

45

2

14

4-ф14

20

3/4

130

105

75

55

2

16

4-ф14

25

1

140

115

85

65

2

16

4-ф14

32

5/4

165

135

100

78

2

18

4-ф18

40

3/2

165

145

110

85

3

18

4-ф18

50

2

203

160

125

100

3

20

4-ф18

65

5/2

222

180

145

120

3

20

4-ф18

80

3

241

195

160

135

3

22

4-ф18

100

4

305

215

180

155

3

24

4-ф18

125

5

356

245

210

185

3

26

4-ф18

150

6

394

280

240

210

3

28

4-ф23

200

8

457

335

295

265

30

30

4-ф23
