手动三通球阀

产品型号:CTQ44/5

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

三通球阀分T型三通球阀和L型三通球阀。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

工作方式:
L型流道的三通4面阀座球阀,采用2面阀座,受力平衡,保证闭止通道上可靠密封。主要用于流路的换向。
T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。
结构特点:
1、启闭无摩擦。这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修,能有效减少装置停车,降低成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封,使阀门的密封性不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、密封面的自清洁结构。当球体倾离阀座时,管线中的流体沿球体密封面成360°均匀通过,不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。

优点:

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

高平台球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。



L型三通球阀外形尺寸

型号

公称通径DN(mm)

尺寸(mm)

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

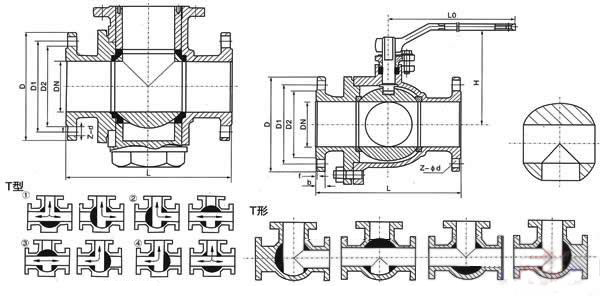

T型三通球阀外形尺寸

型号

公称通径
DN(mm)

尺寸(mm)

L

L2

D

D1

D2

b

f

Z-d

H

W

Q45F-16C

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

240

65

260

130

180

145

120

16

3

4-18

193

270

80

280

140

195

160

135

20

3

8-18

217

350

100

320

160

215

180

155

20

3

8-18

245

500

125

380

190

245

210

185

22

3

8-18

282

600

150

440

220

280

240

210

24

3

8-23

319

1000

200

550

260

335

295

265

26

3

12-23

380

1300

250

670

310

405

355

320

30

3

12-25

460

1700

300

720

370

460

410

375

30

3

12-25

520

2100
