保温夹套球阀

产品型号:CTBQ41

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

型号:

型号:CTBQ41F

口径:DN20DN200

压力:PN10PN25

材质:碳钢、不锈钢、合金钢

驱动:手动、电动、气动

产品应用:常温下会凝固的重油、胶类等高粘度介质。

概述:

保温球阀也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。保温夹套球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。保温球阀根据球阀的结构不同,有整体式保温球阀、两片式保温球阀、对夹式保温球阀等几种结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。

应用范围:保温夹套球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的重油、胶类等高粘度介质。

结构特点:

保温夹套球阀采用整体式夹套结构设计,更能均匀地保温、保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。 保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能。

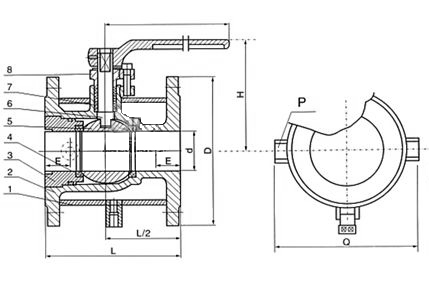

 规格尺寸

公称通径

d

L

D

E

Q

H

W

(mm)

(in)

(mm)

(in)

20

3/4"

19

117

40

1.5"

58.5

147

101

170

25

1"

25

127

50

2"

62.5

156

106

170

40

1 1/2"

38

165

65

2.5"

63.5

181

125

250

50

2"

51

178

80

3"

68

218

135

250

80

3"

76

229

150

6"

82

275

193

350

100

4"

102

254

200

8"

83

300

265

420

150

6"

152

292

250

10"

95

403

355

800

200

8"

203

330

300

12"

100

492

410

800
