手动陶瓷球阀

产品型号:CTQ41TC

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -196℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

本阀适用于高硬度的颗粒介质,或有软颗粒但又有腐蚀性的介质管道上作启闭之用。公称压力1.6Mpa,适应温度≤200℃。与介质接触的部会均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。

球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自润滑性,可取得很好的密封性能。

陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高,使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

性能特点:

 1、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此, 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。

 2、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。

 3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。

 4、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

5、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前唯一合适此类介质的阀门。

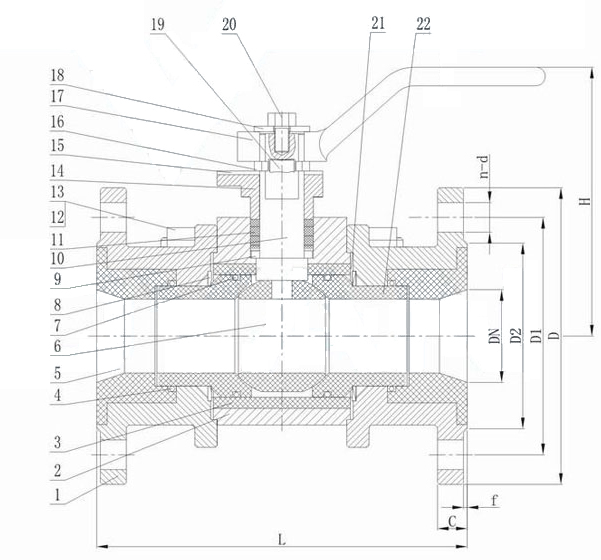

外形尺寸

DN

L

D

D1

D2

C

f

H

n-d

15

130

95

65

46

14

2

86

4-Φ14

20

130

105

75

56

16

2

95

4-Φ14

25

140

115

85

65

16

2

108

4-Φ14

32

165

140

100

76

18

2

115

4-Φ18

40

165

150

110

84

18

2

115

4-Φ18

50

203

165

125

99

20

2

115

4-Φ18

65

222

185

145

118

20

2

115

4-Φ18

80

241

200

160

132

20

2

145

8-Φ18

100

305

220

180

156

22

2

188

8-Φ18

125

356

250

210

184

22

2

210

8-Φ18

150

394

285

240

211

24

2

260

8-Φ22

200

457

340

295

266

24

2

320

8-Φ22

250

533

395

350

319

26

2

365

12-Φ22
