手动法兰球阀

产品型号:CTQ41

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~600℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:



该阀门球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。

适用介质:

水、气、油品、天然气和酸碳腐蚀性介质适用温度:-196-350℃ 驱动方式:手动、气动、电动、波动等公称通径:DN15-250mm 1/2″-10″。



特点:

1、流体阻力小,全通径的球阀基本没有流阻。

2、结构简单、体积小、重量轻。

3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

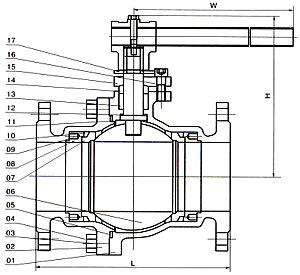

规格尺寸

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

软密封球阀PN1.6MPa主要连接尺寸及重量

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160

软密封球阀PN2.5MPa主要连接尺寸及重量

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

软密封球阀PN4.0MP主要连接尺寸及重量

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

软密封球阀PN6.4MPa主要连接尺寸及重量

L

165

190

216

229

241

292

330

356

432

408

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-

软密封球阀PN10.0MPa主要连接尺寸及重量

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800

Wt(Kg)

-

-

-

-

-

-

-

-

-

-

-

-
