卫生级电动蝶阀

产品型号:CTD981

公称通径 DN40-DN400,2´´-16´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~200℃
主要材质 304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

卫生级电动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使电动卫生蝶阀打开和维修快捷容易,使过程停机时间缩短。卫生级电动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

特点:

1、设计新颖、合理、结构独特,重量轻,启闭迅速。

2、构紧凑、装拆方便、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封材料耐老化、耐腐蚀,使用寿命长等特点。

执行机构:

1.功能强劲:智能型、调节型、开关式。

2.体积小巧:体积仅相当于同类产品的35%左右。

3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。

4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。

主要零件材质:

阀体:      304、316、316L
蝶板:      304、316、316L
密封圈: 硅橡胶、氟橡胶、聚四氟乙烯
阀杆:      304、316、316L
填料:      硅橡胶、氟橡胶、聚四氟乙烯

主要技术参数

公称通径

DN(mm)

15~150

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等

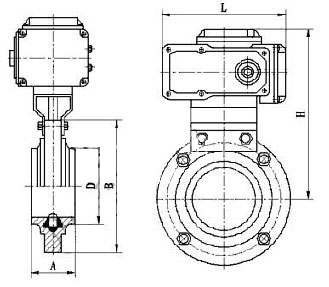

规格尺寸

规格 (ISO)

A

B

D

L

H

Kg

20

50

78

19.05

130

82

1.2

25

50

78

25.4

130

82

1.2

32

50

78

31.8

130

82

1.05

38

50

86

38.1

130

86

1.2

51

52

102

50.8

140

96

1.7

63

56

115

63.5

150

103

2.1

76

56

128

76.1

150

110

2.4

89

60

139

88.9

170

116

2.7

102

64

154

101.6

170

122

3.05

108

64

159

108

170

126

3.15

133

80

138

133

190

138

5.2

159

90

215

159

190

153

9.2



设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
