电动高真空蝶阀

产品型号:CTDGI

公称通径 DN40-DN3600,2´´-144´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能在低压状态下使用。

性能特点:

1、壳体:壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型供选择。
2、电机:全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
3、手动结构:手柄的设计保证安全可靠、省力、体积小。不通电时,扳动手柄可进行手动操作。不用手动时,将扳手置于扳手夹内,方便使用。
4、指示器:指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
5、干燥器:用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。
6、密封:密封性好,标准产品防护等级是IP67,并可选IP68防护等级。
7、限位开关:机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。
8、自锁:精密的蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长;有自锁功能,防止反转,传动部分稳定可靠,无需再加油。
9、防脱螺栓:拆除外壳时,螺栓附在壳体上,不会脱落。
10、安装:底部安装尺寸符合ISO5211/ DIN3337国际标准,孔成双四方形便于带方杆的阀线性或45°转角安装,适应性强。可以垂直安装,也可以水平安装。
11、线路:控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。

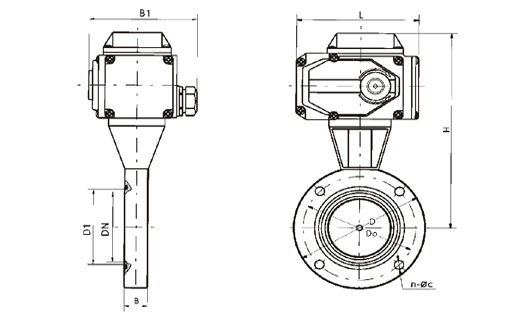

规格尺寸

公称通径DN

D

Do

D1

B

H

B1

L

n-φc

40

85

70

44

22

183

139

157

4-φ7

50

110

90

55

22

195

139

157

4-φ7

65

125

105

70

26

203

139

157

4-φ9

80

145

125

85

30

213

139

157

4-φ9

100

170

145

105

30

231

139

157

4-φ12

150

220

195

156

35

251

139

157

8-φ12

200

275

250

208

40

315

147

207

8-φ12

250

330

300

258

45

343

147

207

8-φ14

300

380

350

308

55

368

147

207

8-φ14

400

500

465

408

60

451

182

256

8-φ18

500

600

565

510

80

535

182

280

12-φ18
