气动高真空蝶阀

产品型号:CTQGI

公称通径 DN40-DN400,2´´-16´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~250℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

气动高真空蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动。从而达到接通或切断真空管路中气流的目的,是目前一种新型的气动执行器控制的气动蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。

执行机构:

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

主要零件材质:

阀体:304、316、316L

蝶板:304、316、316L

密封圈:硅橡胶、氟橡胶、聚四氟

阀杆:304、316、316L

填料:硅橡胶、氟橡胶、聚四氟

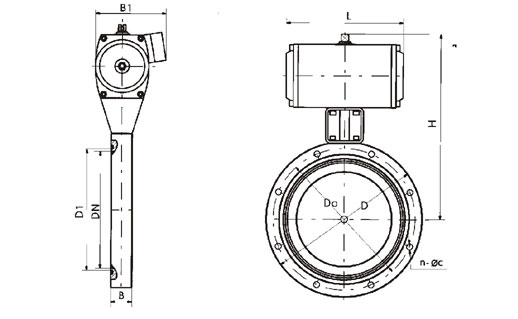

规格尺寸

DN

D

Do

D1

B

H

B1

L

n-φc

40

85

70

44

22

162

90

104

4-φ7

50

110

90

55

22

175

90

104

4-φ7

65

125

105

70

26

198

102

140

4-φ9

80

145

125

85

30

208

102

140

4-φ9

100

170

145

105

30

220

102

140

4-φ12

150

220

195

156

35

272

115

164

8-φ12

200

275

250

208

40

330

205

190

8-φ12

250

330

300

258

45

335

205

190

8-φ14

300

380

350

308

55

426

152

247

8-φ14

400

500

465

410

60

520

180

308

8-φ18

500

600

565

510

80

643

220

378

12-φ18

600

710

670

610

100

760

270

524

12-φ21

800

920

815

815

130

962

320

648

20-φ21

1200

1440

1280

1280

150

1360

385

1480

36-φ19
