气动卫生级蝶阀

产品型号:CTD681

公称通径 DN40-DN400,2´´-16´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -30℃-180℃
主要材质 304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

本公司的D681F卫生级气动蝶阀是由引进型气动执行器与高品质卫生型蝶阀阀体组成,卫生级气动蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卫生级气动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

执行机构:

采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

主要零件材质:

阀体:304、316、316L

蝶板:304、316、316L

密封圈:硅橡胶、氟橡胶、聚四氟乙烯

阀杆:304、316、316L

填料:硅橡胶、氟橡胶、聚四氟乙烯

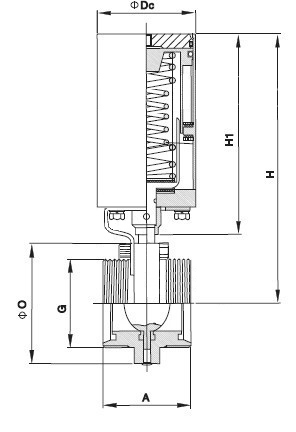

规格尺寸

公称通径DN

O

G

A

Dc

H

H1

15

78.0

34×1/8

67

85

227

185

25

78.0

44×1/6

67

85

227

185

25

78.0

52×1/6

67

85

227

185

32

85.0

58×1/6

74

85

231

185

40

92.0

65×1/6

74

85

233

185

50

110.0

78×1/6

76

85

244

185

65

123.0

95×1/6

84

85

250

185

80

138.0

110×1/4

89

85

258

185

100

158.0

130×1/4

98

85

268

185

125

185.0

160×1/4

110

130

413

295
