消防信号蝶阀

产品型号:CTWBSX

公称通径 DN40-DN3600,2´´-144´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~250℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

本公司的消防信号蝶阀的顶部没有阀门启闭电信号装置,当阀门被误关闭25%(全开度的1/4)时,电信号装置便输出被误关闭的信号到消防控制中心。所以消防信号蝶阀是消防自动喷水灭火系统的最佳配套产品。消防信号蝶阀结构特点及工作原理如下:<br />

消防信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在精密全封闭的机电装置内,没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。

主要特点:

结构简单、体积小、重量轻,只由少数几个零部件组成,在实际应用中,开启或关闭蝶阀只需旋转蝶板90°即可快速启闭,操作简单,处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,同时该阀门具有良好的流体调节控制特性。蝶阀的蝶板安装于管道的直径方向,在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。金属多层次密封蝶阀密封性能良好。配备电动执行器和气动执行器的适宜使用在有流量、压力远程控制需求的腐蚀性、放射性、高温、低温等工况现场。如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门(如DN 1000 以上)的特点,广泛应用于结构长度要求短的场合。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

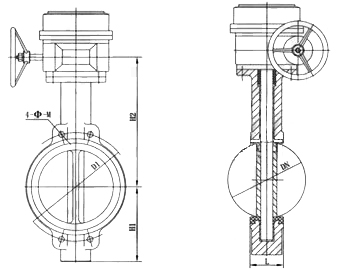

规格尺寸

公称通径(DN)

D1

L

H1

H2

4-φd

50

120

42

80

160

4-φ23

65

136.2

44.7

88

175

4-φ26.5

80

160

45.2

96

180

8-φ18

100

185

52.1

115

200

4-φ24.5

125

215

54.4

128

213

4-φ23

150

238

55.8

140

225

4-φ25

200

295

60.6

175

260

4-φ25、4-φ23

250

357

65.8

202

290

4-φ29

300

407

76.9

242

330

4-φ29
