高真空蝶阀

产品型号:CTGI

公称通径 DN40-DN400,2´´-16´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~250℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

高真空蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等各工业部门的生产过程自动控制和远程控制交流中。

产品特点:

GIQ(D)型高真空蝶阀,是气动单元组合仪表中的执行单元,它来自调节仪表的信号,改变介质的切断与流通,该产品操作力大,阀体设计新颖,流阻小,额定流量系数大,密封性能优良。

结构与原理:

GIQ(D)型高真空蝶阀是由执行机构(气动、电动)与转角型蝶阀体二部份组成,中间由支架相连而成。以GIQ型为例:执行机构是由双气路气缸为主体,接受二位四通电磁阀控制输出的(0.4~0.6MPa)气源信号压力为动力,通过控制元件改变气流方向,执行气缸驱动蝶阀作启闭运动。

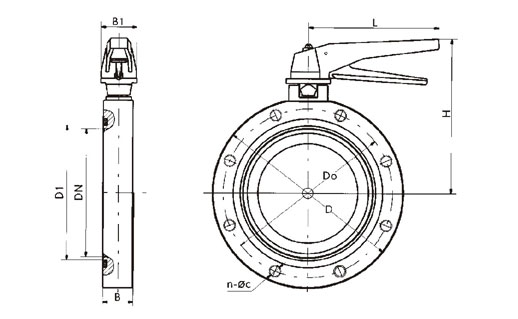

规格尺寸

DN

D

Do

D1

B

H

B1

L

n-φc

32

78

64

36

22

32

36

115

4-φ7

40

85

70

44

22

40

36

115

4-φ7

50

110

90

55

22

50

36

115

4-φ9

65

125

105

70

26

130

38

135

4-φ9

80

145

125

85

30

140

38

135

4-φ9

100

170

145

105

30

153

38

135

4-φ12

150

220

195

156

35

179

40

165

8-φ12

200

275

250

208

40

208

40

185

8-φ12

250

330

300

258

45

234

45

300

8-φ14

300

380

350

308

55

300

55

350

8-φ14

400

500

465

408

60

340

60

500

8-φ18
