手动三偏心蝶阀

产品型号:CTD43

公称通径 DN40-DN3600,2´´-144´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

手动三偏心蝶阀是采用一个“U”型不锈钢密封圈,手动三偏心蝶阀内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此手动三偏心蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。

产品特点:

1、金属硬密封蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;

2、对夹式硬密封蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;

3、蜗轮对夹式蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;

4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;

5、对夹式硬密封蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;

6、金属硬密封蝶阀耐高温、耐低温、耐腐蚀性。

主要零件材质:

阀体:铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板:铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈:不锈钢、聚内脂、抗磨材料

阀杆:2Cr13、1Cr13不锈钢、铬钼钢

填料:柔性石墨

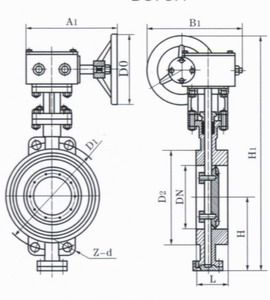

规格尺寸

公称通径

外形尺寸

连接尺寸(标准值)

PN1.0MPa

PN2.5MPa

PN40MPa

毫米

英寸

L

H

D1

Z-d

D1

Z-d

D1

Z-d

50

2

43

112

125

4-18

125

4-18

125

4-14

65

21/2

46

115

145

4-18

145

8-18

145

8-18

80

3

49

120

160

8-18

160

8-18

160

8-18

100

4

56

138

180

8-18

190

8-22

190

8-22

125

5

64

164

210

8-18

220

8-26

220

8-26

150

6

70

175

240

8-22

250

8-26

250

8-26

200

8

71

208

295

8-22

310

12-26

320

12-30

250

10

76

243

350

12-22

370

12-30

385

12-33

300

12

83

283

400

12-22

430

16-30

450

16-33

350

14

92

310

460

16-22

490

16-33

510

16-36

400

16

102

340

515

16-22

550

16-36

585

16-39

450

18

114

380

565

20-26

600

20-36

610

20-39

500

20

127

410

620

20-26

660

20-36

670

20-42

600

24

154

470

725

20-30

770

20-39

/

/

700

28

165

550

840

24-30

875

24-42

/

/

800

32

190

640

950

24-33

990

24-48

/

/

900

36

203

710

1050

28-33

1090

28-48

/

/

1000

40

216

770

1160

28-36

1210

28-56

/

/

1200

48

254

890

1380

32-39

1420

32-56

/

/
