手动伸缩蝶阀

产品型号:CTSD41

公称通径 DN40-DN3600,2´´-144´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

伸缩蝶阀是一种一阀两用的产品,集伸缩器和法兰式蝶阀于一体.它能在一定范围内可轴向伸缩,有利于管道热胀冷缩、消除管道振动及在一定角度范围内克服管道对接不同轴而产生的偏移,能极大的方便阀门管路的安装与拆卸提高经济效益。适用于食品、饮料、医药纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

手动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,法兰伸缩蝶阀</strong>具有补偿管道热胀冷缩的功能。

产品特点:

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;

2、法兰伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。

3、密封部位可调节更换、密封性能可靠等特点。

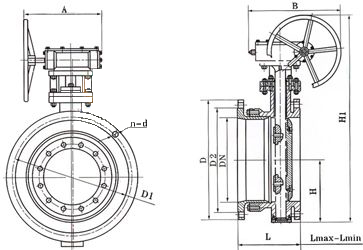

规格尺寸

公称通径

外形尺寸(参考值)

H

H1

设计最大长度

设计最小长度

设计长度

A

B

毫米

50

80

309

186

156

171

180

200

65

95

337

190

160

175

180

200

80

98

347

198

166

182

180

200

100

114

373

228

188

208

180

200

125

128

405

240

201

220

180

200

150

139

440

246

206

226

270

280

200

174

612

265

219

242

400

425

250

215

693

295

240

267

400

425

300

245

747

308

254

282

450

560

350

270

802

327

272

300

450

560

400

305

991

368

308

338

535

580

450

325

1037

370

310

340

535

580

500

360

1127

392

332

362

535

580

600

445

1377

441

375

408

570

660

700

505

1496

460

400

430

750

550

800

560

1584

499

445

475

750

550

900

630

1676

520

460

490

750

550

1000

680

1760

600

530

565

900

750

1200

795

2018

675

571

623

1000

925

1400

900

2363

760

683

722

1000

925

1600

1100

2723

860

770

815

1000

925

1800

1124

2844

930

830

880

1100

980

2000

1292

3127

1020

920

970

1100

980




安装说明:

1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。

2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。<br />

3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。

4、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通蝶栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出(见图2),损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓严禁卸掉(螺栓另配)。

5、管道施工现场严禁随意拆卸解体伸缩蝶阀。

6、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行。

7、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。

8、伸缩管安装在阀门后。

9、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。

订货须知:

订货时请填写《规格书》或注明以下内容:

1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。

2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;

3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
