手动通风蝶阀

产品型号:CTD41W

公称通径 DN40-DN3600,2´´-144´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

D341W蜗轮通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

产品特点:

1、设计新颖、合理、结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

主要零件材质:

阀体:铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板:铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈:铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

阀杆:碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料:氟塑料、柔性石墨

采用标准:

设计标准:GB/T12238-1989 JB/T8692-1998

法兰连接尺寸:GB/T9115.1-2000

结构长度 :GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

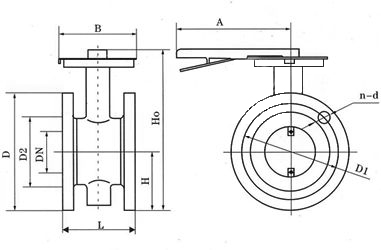

规格尺寸

公称通径

结构长度

外形尺寸

毫米

英寸

L

H

H0

A

B

50

2

108

70

215

270

65

65

21/2

112

80

235

270

65

80

3

114

95

263

270

65

100

4

127

105

283

270

65

125

5

140

120

313

310

65

150

6

140

132

338

310

65
