手动对夹蝶阀

产品型号:CTD71

公称通径 DN40-DN3600,2´´-144´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

概述:

软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
产品特点:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

主要零件材质:

阀体:    球墨铸铁、铸钢、合金钢、不锈钢
蝶板:    灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈:各种橡胶、聚四氟乙烯
阀杆:    2Cr13、不锈钢
填料:    O型圈、柔性石墨
采用标准:
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000 GB/T9115.1-2000 JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

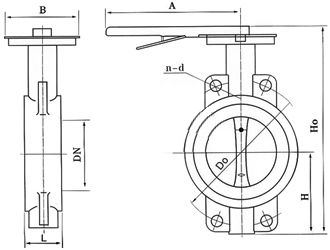

规格尺寸

公称通径

结构长度(标准值)

外形尺寸(参考值)

毫米

英寸

L

H

H0

A

B

50

2

43

63

235

270

65

65

2 1/2

46

70

250

270

65

80

3

46

73

275

270

65

100

4

52

105

316

270

65

125

5

56

115

340

310

65

150

6

56

137

376

310

65
