气动法兰闸阀

产品型号:CTZ641W

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

本公司的气动法兰闸阀具有性能可靠、操作切换和维修方便等特点。已被石油、化工、海运等部门广泛用于对各类介质控制。气动法兰闸阀配有气动执行机构和手动机构,闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提升力增大了一倍,解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病,具备缓冲机构,能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也能避免闸板卡死的现象。气动法兰闸阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。气动法兰闸阀可以实现远距离控制,集中控制和自动控制。

产品特点:

1、选材考究,符合国内外相关标准,材料的全面质量高。

2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。

3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

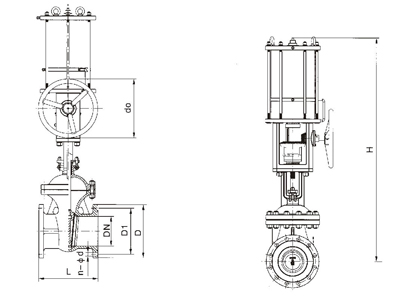

规格尺寸

公称通径

DN

Nominalsiza

外形尺寸

GB标准外形及连接尺寸(PN1.0Mpa)

Outline and Connecting Size to GB Standard (PN1.0Mpa)

ANSI标准外形及连接尺寸(Class150)

Outline and Connecting Size to ANSI Standard (Class150)

L

H

D

D1

n-φd

L

H

D

D1

n-φd

50

60

335

165

125

2-18 2-M16

48

335

152

120.5

2-19 2-M16

65

60

363

185

145

2-18 2-M16

48

363

178

139.5

2-19 2-M16

80

60

395

200

160

2-18 2-M16

50

395

190

152.5

2-19 2-M16

100

60

465

220

180

6-18 2-M16

50

465

229

190.5

6-19 2-M16

125

60

530

250

210

6-18 2-M16

57

530

254

216

6-22 2-M20

150

70

630

285

240

6-23 2-M20

57

630

279

241.5

6-22 2-M20

200

80

750

340

295

6-23 2-M20

70

750

343

298.5

6-22 2-M20

250

86

900

395

350

8-23 4-M20

70

900

406

362

8-25 4-M22

300

92

1120

445

400

8-23 4-M20

76

1120

483

432

8-25 4-M22

350

100

1260

505

460

10-23 6-M20

76

1260

533

476

18-29 4-M27

400

120

1450

565

515

10-25 6-M22

89

1450

597

540

12-29 4-M27

450

125

1600

615

565

14-25 6-M22

89

1600

635

578

12-32 4-M30

500

130

1800

670

620

14-25 6-M22

114

1800

699

635

14-32 6-M30

600

130

2300

780

725

14-30 6-M27

114

2300

813

749.5

14-35 6-M33
