气动方形闸门

产品型号:CTFZ641

公称通径 根据要求可定制
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

气动插板闸阀又称气动螺旋闸门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

产品特点:

结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。

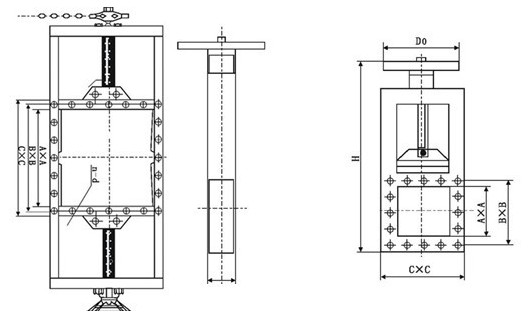

规格尺寸

类别

A×A

B×B

C×C

H

L

n-d

重量

单向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

140

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

双向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

160

24-Φ23

636



1、在安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。
3、安装时应采用整体就位安装,不能闸框、闸板分体安装,防止闸框变形。
4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。
5、方形闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭。
6、在浇筑混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除,防止灰浆凝固影响启闭。
