水封闸阀

产品型号:CTDS/Z64

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

本公司的DSZ44H水封闸阀适用于公称压力 100MPa,工作温度 425℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。

1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。

2、产品结构简单、紧凑合理、检修方便、使用寿命长。

3、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量。

4、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动。

产品特点:

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。

2、填料函设计成水密封结构,接入0.6~1.6Mpa水填料,摩擦力小,密封好,能使系统与大气隔离,保证良好的气密性。

3、启闭件采用双闸板双向弹性密封,启闭轻松,密封可靠,性能良好。

4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤性和耐磨性。

5、结构简单,紧凑合理,检修方便,使用寿命长,造型美观。

6、阀门工作必须在全开或全关位置,不可做调节阀用。

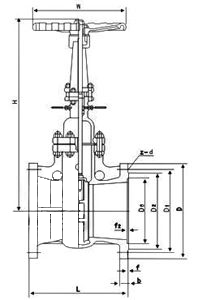

规格尺寸

公称通径
DN(mm)

L

H

DO

PNl.6/MPa

PN2.5/MPa

D

D1

D

D1

50

250

334

250

58

50

64

4g

65

270

439

250

75

65

82

67

80

280

495

300

91

79

95

77

100

300

575

350

11O

97

117

101

125

325

587

350

136

121

144

126

150

350

607

350

163

146

172

158

200

400

740

400

223

202

223

202

250

450

863

400

278

254

278

254

300

500

990

400

330

305

330

305

350

550

1137

500

382

352

382

352

400

600

1523

500

432

399

432

39g

450

650

1618

600

485

451

485

451

500

700

1657

600

535

501

535

499

600

800

1746

700

636

601

636

599



公称通径
DN

L

D

PN4.O/MPa

PN6.4/MPa

PNlO.0/MPa

D1

H

D0

D1

H

DO

D1

H

D0

50

250

64

49

345

300

50

350

300

49

350

300

65

270

83

67

441

300

66

447

300

64

447

300

80

280

96

79

495

350

77

499

350

75

499

350

100

300

117

101

575

350

99

582

400

87

582

400

125

325

144

126

587

400

129

590

400

125

590

400

150

350

172

152

607

400

150

611

450

145

611

450

200

400

223

200

740

450

198

745

550

190

747

550

250

450

278

252

863

550

246

867

650

236

869

650

300

500

330

302

1008

650

294

1008

750

282

1013

750

350

550

382

350

1142

750

342

1148

800

334

1148

850

400

650

432

397

1527

850

387

1531

900

377

1533

950
