夹套保温闸阀

产品型号:CTBZ41W

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

夹套保温闸阀主要用于石油、化工、冶金、制药等各类系统中,夹套保温闸阀的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

夹套保温闸阀应用范围主要用于石油、化工、冶金、制药等各类系统中。

主要零件材质:

阀体/阀盖: ZG1Cr189Ti 、ZG00Cr18Ni10、 ZG1Cr18Ni12MO2Ti 、ZG00Cr17Ni14MO2 、WCB
闸板:           ZG1Cr189Ti 、ZG00Cr18Ni10 、ZG1Cr18Ni12MO2Ti 、ZG00Cr17Ni14MO2 、1Cr13
阀杆:           1Cr189Ti 、00Cr18Ni10、 1Cr18Ni12MO2Ti 、00Cr17Ni14MO2 、1Cr13
填料:           PTFE编织、石墨
垫片:           304+PTFE、石墨+304
压盖:           ZG1Cr189Ti 、ZG00Cr18Ni10 、ZG1Cr18Ni12MO2Ti 、ZG00Cr17Ni14MO2、 WCB
填料压环:  1Cr189Ti 、00Cr18Ni10 、1Cr18Ni12MO2Ti 、00Cr17Ni14MO2 、1Cr13
螺栓:           1Cr17Ni2、35CrMoA
螺母:           1Cr189Ti 、45


规格尺寸

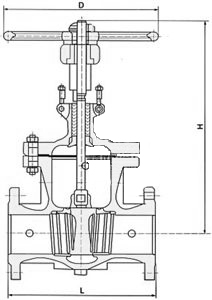

          CTBZ41H-16C型保温闸阀主要连接尺寸及重量:

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

310

358

373

435

500

614

674

818

969

1145

D

mm

200

240

240

280

300

320

360

400

450

560



          CTBZ41H-25C型保温闸阀主要连接尺寸及重量:

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

265

280

300

325

350

400

450

500

H

mm

358

373

435

500

614

674

818

969

1145

1145

D

mm

240

240

280

300

320

360

400

450

560

640



          CTBZ41H-64C型保温闸阀主要连接尺寸及重量:

尺寸

DN

40

50

65

80

100

125

150

200

250

300

L

mm

200

250

280

310

350

400

450

550

650

750

H

mm

358

373

435

500

514

674

818

969

1145

1145

D

mm

240

240

280

300

320

360

400

450

560

640
