手动刀型闸阀

产品型号:CTPZ73W

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

手动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。手动刀型闸阀,对夹式刀闸阀,排污闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀,对夹式刀闸阀,排污闸阀只能作全开和全关,不能作调节和节流。刀型闸阀适用于一般石化等食品业,水泥造纸,环保等各类别产业中各项粉粒体及浆类。

产品特点:

1、超短结构长度,节省材料,可使管路系统整体重量大大减轻。

2、占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。

3、闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏。

4、上密封填料采用柔性 PTFE ,密封可靠、操作轻便灵活。

5、闸板具有“闸刀”的功能,能有效的闸断介质中各类杂物。

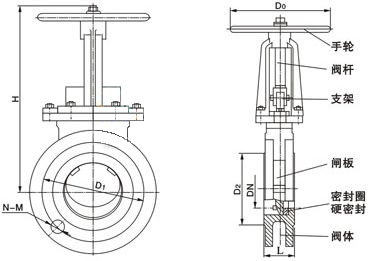

规格尺寸

MPa

DN

L

D

D1

D2

H

N-M

D0

W(Kg)

1.0

50

43

160

125

100

285

4-M16

180

8

65

46

180

145

120

298

4-M16

180

10

80

46

195

160

135

315

4-M16

220

12

100

52

215

180

155

365

8-M16

220

14

125

56

245

210

185

400

8-M16

230

22

150

56

280

240

210

475

8-M20

280

29

200

60

335

295

265

540

8-M20

360

38

250

68

390

350

320

630

12-M20

360

66

300

78

440

400

368

780

12-M20

400

100

350

78

500

460

428

885

16-M20

400

119

400

102

565

515

482

990

16-M22

400

195

450

114

615

565

532

1100

20-M22

530

285

500

127

670

620

585

1200

20-M22

530

389

600

154

780

725

685

1450

20-M27

600

529

700

165

895

840

800

1700

24-M27

600

790

800

190

1010

950

898

2000

24-M30

680

850

900

203

1110

1050

1005

2300

28-M30

680

900

1000

216

1220

1160

1115

2500

28-M30

700

1050

1200

254

1450

1380

1325

2800

32-M36

800

1300

1.6

50

43

160

125

99

285

4-M16

180

8.5

65

46

185

145

120

295

4-M16

180

10.7

80

46

200

160

135

315

8-M16

220

13

100

52

220

180

155

365

8-M16

220

15

125

56

250

210

185

400

8-M16

230

23.5

150

56

285

240

210

475

8-M20

280

31

200

60

340

295

265

540

12-M20

360

40.7

250

68

405

355

310

630

12-M22

360

70

300

78

460

410

375

780

12-M22

400

107

350

78

520

470

435

885

16-M22

400

129

400

102

580

525

485

990

16-M27

400

215

450

114

640

585

545

1100

20-M27

530

305

500

127

715

650

609

1200

20-M30

530

410

600

154

840

770

720

1450

20-M36

600

550

700

165

910

840

788

1700

24-M36

600

820

800

190

1025

950

898

2000

24-M36

680

950

900

203

1125

1050

998

2300

28-M36

680

1020

1000

216

1255

1170

1110

2500

28-M42

700

1120

1200

254

1485

1390

1325

2800

32-M48

800

1480
