高压法兰闸阀

产品型号:CTZ41W

公称通径 DN25-DN2000,1´´-80´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

高压法兰闸阀适用于公称压力PN10.0~25.0Mpa,工作温度—29~600℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

产品特点:

1、符合国内外先进标准的要求,密封可靠,性能优良,造型美观。

2、闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。

3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。

4、采用楔式弹性闸板结构,中大口径设置滚动轴承,摩擦力小、启闭轻松。

5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

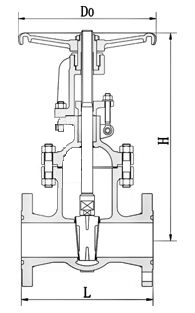

规格尺寸

          高压法兰闸阀PN 4.0Mpa连接尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

150

160

180

200

250

280

310

350

400

450

550

650

750

850

950

H

285

305

322

369

440

473

552

671

726

883

1086

1298

1535

1678

1903

Do

140

160

180

200

280

280

320

360

400

400

450

560

640

640

720

kg

8

9.3

12

16.5

29

39

52

80

127

154

263

368

547

679

953

          高压法兰闸阀PN 6.4Mpa连接尺寸

DN

20

25

32

40

50

65

80

100

125

150

200

250

300

L

190

210

230

240

250

280

310

350

400

450

550

650

750

H

288

341

353

389

448

475

553

679

779

893

1100

1332

1535

Do

180

200

200

240

280

280

320

360

400

450

560

640

640

kg

9

10

14

30

39

43

60

89

140

207

325

467

590

          高压法兰闸阀PN 10.0Mpa连接尺寸

DN

25

32

40

50

65

80

100

125

150

200

250

300

L

210

230

240

250

280

310

350

400

450

550

650

750

H

341

353

389

558

622

671

671

892

972

972

1305

1506

Do

200

240

280

360

400

400

400

560

560

560

640

640

kg

13

20

60

50

70

100

110

180

250

360

485

633

          高压法兰闸阀PN 16.0Mpa连接尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

170

190

210

230

240

300

340

390

450

525

600

750

H

250

288

310

350

395

612

677

686

751

868

997

1224

Do

200

200

280

320

320

360

360

400

450

560

640

720

kg

7

10

14

21

26

73

110

141

185

320

462

711
