手动排渣闸阀

产品型号:CTPZ41W

公称通径 DN25-DN2000,1´´-80´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

排渣闸阀适用于工作压力 1.6~6.4MPa,工作温度 0~100℃ 的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。

产品特点:

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。

2、启闭件采用半密封副强制密封,性能优良。

3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。

4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。

5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。

6、中大口径设置滚动轴承,启闭轻松。

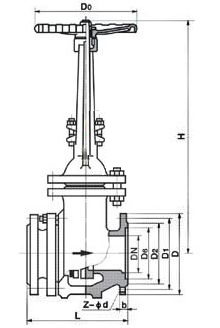

规格尺寸

PN1.6 Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

280

300

350

400

450

500

550

600

650

700

H

335

510

685

790

885

1015

1190

1350

1460

1620

1800

D0

250

280

300

300

350

400

450

500

500

550

550

PN 2.5Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

280

300

350

400

450

500

550

600

650

700

H

335

510

685

790

885

1015

1190

1350

1460

1620

1800

D0

250

280

300

300

350

400

450

500

500

550

550

PN 4.0Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

310

350

450

550

650

750

850

950

1050

1150

H

340

508

680

800

875

1010

1180

1230

1280

1415

1560

D0

250

300

300

400

500

500

550

600

600

700

750

PN 6.4Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

310

350

450

550

650

750

850

950

1050

1150

H

340

508

680

800

875

1010

1180

1230

1280

1415

1560

D0

250

300

300

400

500

500

550

600

600

700

750
