波纹管密封闸阀

产品型号:CTWZ41W

公称通径 DN25-DN2000,1´´-80´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

波纹管密封闸阀适用于公称压力PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,WZ40H波纹管密封闸阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀,也可用于调节,是创造无泄漏工厂的优质产品。

产品特点:

1、波纹管密封闸阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏。

2、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄露,并符合国际密封标准。

3、阀盖上自带有加脂接头,可直接对阀杆,螺母和轴套进行润滑,不像传统的只对螺纹加润滑油。

4、人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠。

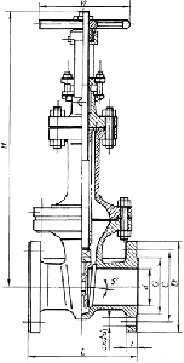

规格尺寸

DN

H

L

W

t

d

G

C

D

z×ød1

20

311

152.5

110

16

20

43

82.5

120

4×ø18

25

442

165

150

17.5

25

51

89

125

4×ø18

40

509

190.5

150

21

42

73

114.5

155

4×ø22

50

624

216

200

22.4

51

92

127

165

8×ø19

80

744

283

250

28.5

76

127

168

210

8×ø22

100

906

305

250

31.8

102

157

200

254

8×ø22

150

1148

403

350

36.6

152

216

270

318

12×ø22

200

1404

419

400

41.2

203

270

330

381

12×ø25

250

1724

457

450

47.8

254

324

387.5

444

16×ø29
