不锈钢螺纹闸阀

产品型号:CTZ11

公称通径 DN15-DN50,1/2´´-2´´
公称压力 1.0Mpa~10.0Mpa,150LB~600LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

内螺纹闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。不锈钢内螺纹闸阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

主要零件材质:

阀体:不锈钢CF8M/CF8

阀板:不锈钢CF8M/CF8

阀杆:不锈钢SS316/304

阀盖:不锈钢CF8M/CF8

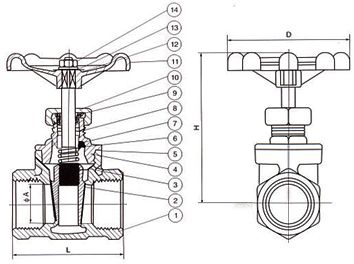

规格尺寸

SIZE

1/2"

3/4"

1"

1 1 /4"

1 1 /2"

2"

A

15

20

25

32

40

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100
