电动法兰截止阀

产品型号:CTJ941

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

电动法兰截止阀是由电动执行机构和截止阀两部分组成,电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。电动截止阀只适用于全开和全关,不允许作调节和节流。

产品特点:

1、选材考究,符合国内、外相关标准,结构合理,造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

7、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。

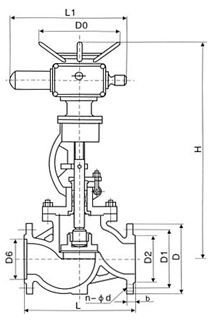

规格尺寸

公称通径DN(mm)

主要外形尺寸和连接尺寸(mm)

重量(kg)

L

H

Do

10

130

198

120

4.7

15

130

218

120

5.2

20

150

258

140

7.1

25

160

275

160

7.4

32

180

280

180

8.5

40

200

330

200

12.5

50

230

350

240

14

65

290

400

280

22.5

80

310

355

280

29

100

350

415

320

32.5

125

400

460

360

80

150

480

510

400

93.5

200

600

710

400

180

250

650

786

450

440

300

750

925

500

648
