森托克阀门(上海)有限公司

电动高压截止阀

产品型号:CTJ961

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

电动高压截止阀(电站截止阀)适用于公称压力PN20~32MPa及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力、火力电站各种系统的管路中,切断或接通管路介质。

产品特点:

1、阀门中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

主要零件材质:

阀体:  WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
阀芯: 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
阀杆: 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
阀盖: WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
填料: 柔性石墨、PTFE
填料压盖: 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
电动执行器: 壳体(HT200、WCB)

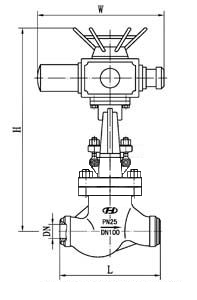

规格尺寸

公称通径
DN(mm)

尺   寸 ( mm )

d

L

H

W

10

10

110

230

590

20

19

150

272

590

25

22

180

308

590

32

26

180

308

590

40

36

250

493

590

50

42

250

493

590

65

56

340

775

590

80

64

390

848

590

100

84

480

910

590
