气动法兰截止阀

产品型号:CTJ641

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

本阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。

结构特点:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

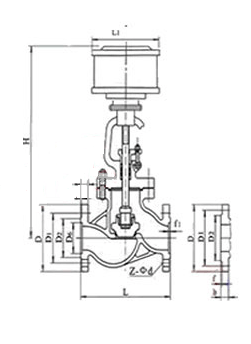

规格尺寸

公称压力

PN(MPa)

公称通径

DN(mm)

标准值

参考值

L

D

D1

n2

D6

b

f

f1

Z-φd

L1

H

1.6

50

230

160

125

100



16

3



4-φ18

185

645

65

290

180

145

120



18

3



4-φ18

232

690

80

310

195

160

135



20

3



8-φ18

232

715

100

350

215

180

155



20

3



8-φ18

232

770

125

400

254

210

185



22

3



8-φ18

283

780

150

480

280

240

210



24

3



8-φ23

283

810

200

600

335

295

265



26

3



12-φ23

283

967

250

622

405

355

320



30

3



12-φ25

283

1143

300

698

460

410

375



30

4



12-φ25

283

1292

2.5

50

230

160

125

100



20

3



4-φ18

185

645

65

290

180

145

120



22

3



8-φ18

232

690

80

310

195

160

135



22

3



8-φ18

232

715

100

350

230

190

160



24

3



8-φ23

232

770

125

400

270

220

188



28

3



8-φ25

283

780

150

480

300

250

218



30

3



8-φ25

283

810

200

600

360

310

278



34

3



12-φ25

283

967

250

622

425

370

332



36

3



12-φ30

283

1143

300

698

485

430

390



40

4



16-φ30

283

1292

4.0

50

230

160

125

100

88

20

3

4

4-φ18

185

645

65

290

180

145

120

110

22

3

4

8-φ18

232

690

80

310

195

160

135

121

22

3

4

8-φ18

232

715

100

350

230

190

160

150

24

3

4.5

8-φ23

232

770

125

400

270

220

188

176

28

3

4.5

8-φ25

283

782

150

480

300

250

218

204

30

3

4.5

8-φ25

283

875

200

600

375

320

282

260

38

3

4.5

12-φ30

283

1160
