森托克阀门(上海)有限公司

气动高压截止阀

产品型号:CTJ641

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

气动高压截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,切断或接通管路介质。

产品特点:

1、产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成。
4、阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
5、阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏。

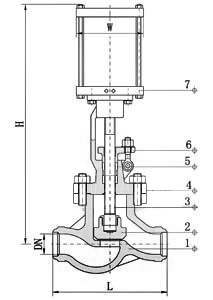

规格尺寸

公称通径
DN(mm)

尺   寸 ( mm )

d

L

H

W

10

10

110

230

590

20

19

150

272

590

25

22

180

308

590

32

26

180

308

590

40

36

250

493

590

50

42

250

493

590

65

56

340

775

590

80

64

390

848

590

100

84

480

910

590
