Y型保温截止阀

产品型号:CTBYJ41

公称通径 DN15-DN800,1/2´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

Y型保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口,两个连接口可以通蒸汽或导热油以便循环、从而达到对介质所需要的温度。Y型保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。Y型保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。

产品特点:

1、结构简单,制造和维修比较方便。

2、工作行程小,启闭时间短。

3、密封性好,密封面间摩擦力小,寿命较长。

4、适用于粘度较大、易结焦的介质。

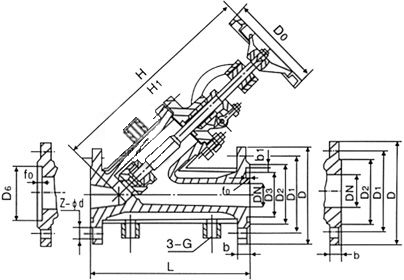

规格尺寸

PN(MPa)

DN(mm)

尺寸(mm)

重量 kg

L

L1

H

3-G

D

D1

D2

b

Z-φd

Do

2.5

15

200

50

210

1/2

105

75

55

16

4--φ14

120

14

20

220

50

240

1/2

115

85

65

16

4--φ14

140

18

25

220

50

250

1/2

135

100

78

18

4--φ18

160

25

32

250

55

270

1/2

145

110

85

18

4--φ18

160

30

40

270

60

310

1/2

160

125

100

20

4--φ18

160

36

50

300

60

330

3/4

180

145

120

22

8-φ18

240

40

65

350

65

360

3/4

195

160

135

22

8-φ18

240

54

80

380

70

400

3/4

230

190

160

24

8-φ23

280

70

100

430

75

480

1

270

220

188

28

8-φ25

320

100

125

490

80

550

1

300

250

218

30

8-φ25

360

130

150

570

90

620

1

330

280

248

32

12-φ25

360

170

200

690

95

750

1

395

340

302

36

12-φ25

400

250

4.0

15

200

50

210

1/2

105

75

55

16

4--φ14

120

14

20

220

50

240

1/2

115

85

65

16

4--φ14

140

18

25

220

50

250

1/2

135

100

78

18

4--φ18

160

25

32

250

55

270

1/2

145

110

85

18

4--φ18

160

33

40

270

60

310

1/2

160

125

100

20

4--φ18

160

41

50

300

60

330

3/4

180

145

120

22

8-φ18

240

45

65

350

65

360

3/4

192

160

135

22

8-φ18

240

62

80

380

70

400

3/4

230

190

160

24

8-φ23

280

80

100

430

75

480

1

270

220

188

28

8-φ25

320

100

125

490

80

550

1

300

250

218

30

8-φ25

360

130

150

570

90

620

1

350

295

258

34

12-φ30

360

185

200

690

95

750

1

415

355

315

40

12-φ34

400

268
