气动衬胶隔膜阀

产品型号:CTG641J

公称通径 DN20-DN600,3/4´´-24´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

气动衬胶隔膜阀 (常闭式)采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。气动衬胶隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。

主要零件材质:

体阀:铸铁                                         衬囊层 :橡胶

隔膜 :橡胶                                       阀瓣 :铸铁

阀盖:铸铁                                         阀杆 :碳钢

手轮 :铸铁                                       活塞 :碳钢

弹簧:2Cr13                                     气缸盖 :铸铁

上阀杆:2Cr13                                 手轮 :铸铁

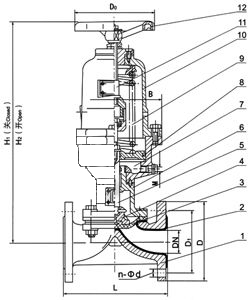

规格尺寸

公称通径

公称压力

主要外形尺寸 (mm)

适用范围

重量(kg)

L

D1

D

D0



Z

H

温度
(°C)

介质

J型

W型

J型

W型



20

0.6

121

117

75

105

70

13.5

4

103

小于等于100

一般腐蚀性

非腐蚀性

3

25

131

127

85

115

83

112

4.3

32

150

146

100

140

114

17.5

144

6.5

40

163

159

110

150

156

7.9

50

194

190

125

165

140

177

10.6

65

1.0

220

216

145

185

165

164.5

17.6

80

258

254

160

200

230

8

181.5

25.5

100

309

305

180

220

280

253

36.2

125

362

356

210

250

282

47.5

150

412

406

240

285

368

366.5

74

200

527

521

295

342

483

22



143
