堰式隔膜阀

产品型号:CTG41J

公称通径 DN25-DN800,1´´-32´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

堰式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,G41J堰式衬胶隔膜阀适用适用于不同工作温度和流体管路。堰式衬胶隔膜阀适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)。

产品特点:

1、弹性密封的开闭件,确保没有内漏。

2、流线型的流道,使得压力损失小。

3、没有填料函,因此没有外漏。

4、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀。

5、隔膜可更换,维护费用纸。

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

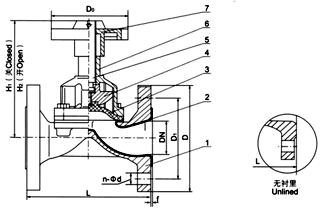

规格尺寸

型号

公称通径DN(mm)

尺寸(mm)

L

D1

D

D0

Z-φd

H

H1

PN0.6Mpa

25

145

85

115

120

4-φ14

121

135

32

160

100

135

120

4-φ18

132

150

40

180

110

145

140

4-φ18

156

176

50

210

125

160

140

4-φ18

169

195

65

250

145

180

200

4-φ18

302

225

80

300

160

195

200

4-φ18

216

256

100

350

180

215

280

8-φ18

270

322

125

400

210

245

320

8-φ18

338

406

150

460

240

280

320

8-φ23

331

464

200

570

295

335

400

8-φ23

518

638

250

680

350

390

500

12-φ23

598

734

300

790

400

440

560

12-φ23

698

778

350

900

460

500

560

16-φ23

723

883

400

1000

515

565

640

16-φ25

868

1078

PN1.0Mpa

25

145

85

115

120

4-φ14

121

135

32

160

100

135

120

4-φ18

132

150

40

180

110

145

140

4-φ18

156

176

50

210

125

160

140

4-φ18

169

195

65

250

145

180

200

4-φ18

202

236

80

300

160

195

200

4-φ18

216

256

100

350

180

215

280

8-φ18

270

322

125

400

210

245

320

8-φ18

338

406

150

460

240

280

320

8-φ23

384

464
