直流式隔膜阀

产品型号:CTG45J

公称通径 DN25-DN800,1´´-32´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。直流式衬胶隔膜阀适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)。

产品特点:

1、弹性密封的开闭件,确保没有内漏。

2、流线型的流道,使得压力损失小。

3、没有填料函,因此没有外漏。

4、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀。

5、隔膜可更换,维护费用纸。

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

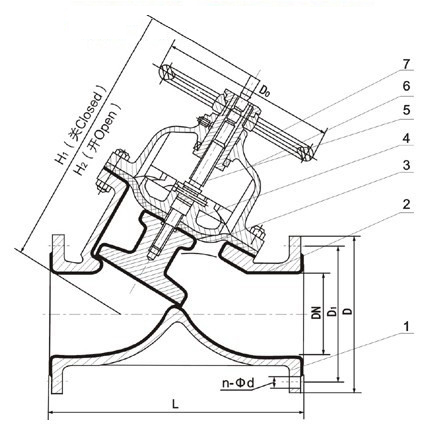

规格尺寸

DN mm

公称压力 MPa

工作压力 MPa

L

D

D1

n-φd

F

H1

H2

D0

质量

25

0.6

0.6

145

115

85

4-14

2

178

190

120

-

32

160

140

100

4-18

2

196

217

140

-

40

180

150

110

4-18

3

196

217

140

14

50

210

165

125

4-18

3

219

240

200

20

65

250

185

145

4-18

3

264

272

200

29

80

300

200

160

4-18

3

285

315

280

42

100

350

220

180

8-18

3

352

383

320

61

125

400

250

210

8-18

3

470

515

320

79.5

150

0.4

460

285

240

8-22

3

508

554

400

150

200

570

340

295

8-22

4

602

660

500

236.5

250

680

395

350

12-22

4

708

786

500

-

300

790

445

400

12-22

4

/

/

/

/
