手动三通隔膜阀

产品型号:CTG49J

公称通径 DN15-DN100,1/2´´-4´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

三通衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,三通衬胶隔膜阀适用于不同工作温度和流体管路。三通衬胶隔膜阀适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)。

产品特点:

1、弹性密封的开闭件,确保没有内漏。

2、流线型的流道,使得压力损失小。

3、没有填料函,因此没有外漏。

4、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀。

5、隔膜可更换,维护费用纸。

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

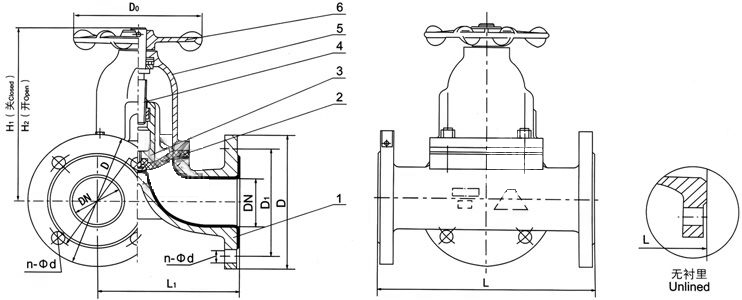

规格尺寸

DN mm

公称压力MPa

L

D

D1

n-φd

F

H1

H2

D0

质量

25

0.6

160

96

115

85

4-14

108

120

66

5.5

32

180

118

135

100

4-18

138

157

96

8.5

40

200

135

145

110

4-18

147

167

96

12.5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24.5

80

310

210

195

160

4-18

212

252

230

33.5
