高真空隔膜阀

产品型号:CTGM

公称通径 DN15-DN800,1/2´´-32´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

本公司的高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀适用温度:NBR -25~100℃ FKM -30~150℃。适用介质:空气及非腐蚀性气体适用范围:105~1.3×10-4 漏率:6.7×10-4。

技术性能:

阀门泄漏率:≤1.3×10-4Pa.L/S.

适用温度:-25~+80℃(丁腈橡胶)、-30~+150℃(氟橡胶)

使用压力范围(Pa)

活套法兰:0.6×106~1.3×10-4

焊接法兰:1.6×106~1.3×10-4

快卸法兰:0.1×106~1.3×10-4

螺纹连接:1.6×106~1.3×10-4

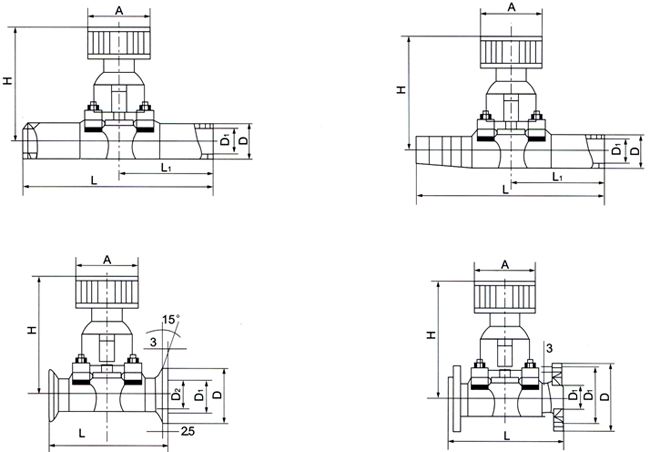

规格尺寸

          高真空隔膜阀活套法兰连接

DN

Do

D

n-φc

W

H/H1

L

10

40

55

4-φ6.6

65

89/99

75

16

45

60

4-φ6.6

80

89/99

108

20

50

65

4-φ6.6

80

91/102

118

25

55

70

4-φ6.6

80

110/123

120

32

70

90

4-φ9

80

129/138

146

40

80

100

4-φ9

120

139/159

150

50

90

110

4-φ9

120

159/186

180

          高真空隔膜阀快卸法兰连接

DN

D1

D

W

H/H1

L

10

12.2

30

65

89/99

75

16

17.2

30

80

89/99

108

20

26.2

40

80

91/102

118

25

26.2

40

80

110/123

120

32

34.2

55

80

129/138

146

40

41.2

55

120

139/159

150

50

52.2

75

120

159/186

180

           高真空隔膜阀I型焊接管连接

DN

D

W

H/H1

L

10

17

65

89/99

75

25

32

80

110/123

120

40

45

120

139/159

150

50

57

120

159/186

180

          高真空隔膜阀II型焊接管连接

DN

D

W

H/H1

L

10

17

65

89/99

75

25

32

80

110/123

120

40

45

120

139/159

150

50

57

120

159/186

180
