内螺纹隔膜阀

产品型号:CTG11J

公称通径 DN15-DN100,1/2´´-4´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
 产品特点:

设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀。用途:本阀专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。适用温度:≤120℃、≤150℃(按照隔膜材料)。压力等级:PN(MPa) 0.6 1.0 1.6

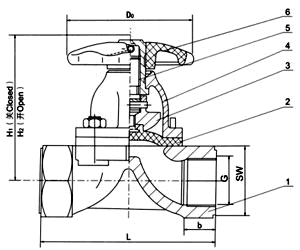

规格尺寸

公称通径

公称压力
MPa

L
mm

SW
mm

b
mm

H1
mm

H2
mm

D0
mm

质量
Kg/kilos

DN

G

8

1/4

0.6

50

20

-

60

66

45

0.6

10

3/8

50

24

-

-

-

45

0.7

15

1/2

65

38

8

84

92

50

0.8

20

3/4

85

40

12

93

103

50

1.1

25

1

110

48

18

106

120

66

1.9

32

1 1/4

120

58

18

137

156

96

3.3

40

1 1/2

140

69

18

142

163

96

4.2

50

2

165

85

20

167

192

96

5.8

65

2 1/2

203

60

20

190

225

165

9.5

80

3

254

105

32

206

246

230

16.2
