大通径电磁阀

产品型号:CTZDF

公称通径 DN15-DN400,1/2´´-16´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:
ZDF大口径电磁阀产品特点中外结合 欧洲工艺 锥式活塞 经久耐用 高温流体 动作灵敏 多种场合 应用广泛 大通径电磁阀,电磁阀,通径电磁阀。应用范围:航天、国防军品、核工业、船舶重工、石化、电力装备、生物制药、工业炉窑、暖通供热、消防设备、中央空调、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等。
技术参数:
原理结构:先导活塞型
控制方式:常闭式、常开式
流体范围①:水、气、油、蒸汽
环境温度:-20--60℃;
流体温度:C1组:≤60℃;C4组:≤180℃;C5组:≤220℃
标准电压:AC220V、DC24V (其它可特制)
电气连接:接线盒式(3个接线端子)
防护等级:普通型IP54 、防爆型IP65
功能选项③:-E防爆型(防爆等级dⅡBT4);-S手动功能;-X信号反馈。

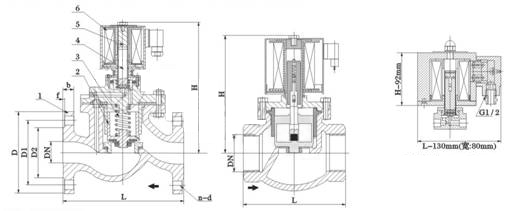

规格尺寸
