森托克阀门(上海)有限公司

通用电磁阀

产品型号:CTZCB

公称通径 DN15-DN50,1/2´´-2´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~800℃(超过500℃定制)
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

应用范围:

船舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。

主要技术参数:

原理结构:分步直动活塞型、先导活塞型
控制方式:常闭式、常开式
流体范围:气、水、油、蒸汽、燃气、制冷剂、腐蚀性流体等
流体温度:-200~350℃
密封材料:NBR、PTFE、FKM(特制:硅胶)
阀体材质:铸铁(略)、304不锈钢(特制:316)
介质粘度:小于50CSt(大于时需定制)
防护性能:防水、防爆、防腐、IP65
标准电压:AC220V、DC24V (其它可特制)
(DC3~127V AC36~380V)
特殊功能: E防爆型(防爆等级dⅡCT5);
S手动功能;
X信号反馈;
T定时开关;
N止回功能;

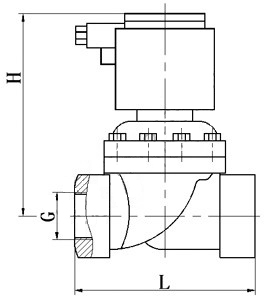

规格尺寸

管接 (mm)

法兰 (mm)

压力(MPa)

内螺纹

法兰接口(mm)

105×135

----

≤6.0

G3/4″

----

105×135

128×160

G1″

Φ85-4-Φ14

120×150

150×200

G5/4″

Φ100-4-Φ14

143×170

157×220

G3/2″

Φ110-4-Φ16

155×180

175×230

G2″

Φ125-4-Φ16

----

235×270

----

Φ145-4-Φ17

----

270×280

----

Φ160-4-Φ17

----

300×310

----

Φ180-8-Φ17

----

440×390

----

Φ240-8-Φ22

----

580×450

----

Φ295-8-Φ22
