无压差电磁阀

产品型号:CTZCT

公称通径 DN15-DN400,1/2´´-16´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

ZCT无压差电磁阀选用于以水或液体为工作介质,可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等优点。

工作原理:

本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。 常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。

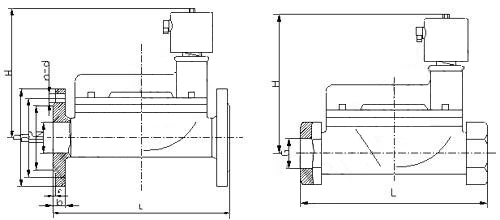

规格尺寸

公称通径 DN

内螺纹连接



法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

112

80

1/2

















20

119

80

3/4

















25

130

90

1

130

60

115

85

65

16

3

4-Φ14

32

137

140

11/4

137

180

140

100

76

18

3

4-Φ18

40

152

156

11/2

152

200

150

110

84

18

3

4-Φ18

50

164

180

2

164

230

165

125

99

20

3

4-Φ18

65







222

290

185

145

118

20

3

4-Φ18

80







253

310

200

160

132

22

3

8-Φ18

100







260

350

220

180

156

24

3

8-Φ18

125







315

400

250

210

184

26

3

8-Φ18

150







350

480

285

240

211

26

3

8-Φ22

200







390

600

340

295

266

26

3

8-Φ22

250







430

730

395

350

319

28

3

12-Φ22

300







480

850

445

400

370

28

4

12-Φ22
