森托克阀门(上海)有限公司

活塞脉冲除尘电磁阀

产品型号:CTMDFH

公称通径 DN15-DN100,1/2´´-4´´
公称压力 0.6Mpa-1.0Mpa
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

该脉冲除尘阀采用不锈钢活塞,耐压、耐磨,使用寿命达数百万次,它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”,接受脉冲信号,从而保证除尘器的阻力在设定范围,保证除尘器的处理能力和吸收效率。

主要技术参数:

型号规格:DN20~DN65
适用介质:空气
介质温度:0~+80℃
防护性能:防潮、防爆、防腐
阀体材质:不锈钢304、铝合金
控制方式:常闭
电源电压:DC3~127V AC36~380V
连接方式:内螺纹

工作原理:

当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动, 打开主阀口,介质流通。

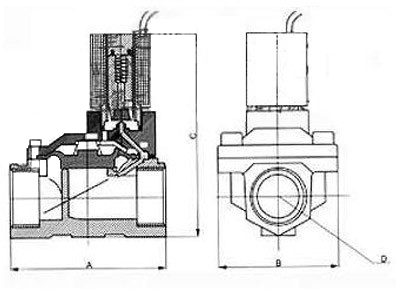

规格尺寸

口径

压力 (MPa)

动作速度

   接口 (″)

进、出口中心距 (mm)

20

0.01~1

0.1秒内

G3/4

50×130

25

0.01~1

0.1秒内

G1

50×130

40

0.01~1

0.1秒内

G11/2

70×170

50

0.01~1

0.1秒内

G2

80×190

65

0.01~1

0.1秒内

G21/2

100×210

80

0.01~1

0.1秒内

G3

115×230

100

0.01~1

0.1秒内

G4

135×2500
