衬胶、衬氟止回阀

产品型号:CTH41F46

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~42.0Mpa,150LB~2500LB
适用温度 -80℃~120℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

1、旋启式衬胶止回阀,衬氟止回阀

主要型号有:全衬里H44F46/H44X与H74F46单瓣旋启式系列和H76F46/H76X型双瓣旋启式系列,它们的结构形式为:阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠,另外,H72F46/H72X和H76F46/H76X型止回阀的特点是:除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。

2、升降立式衬胶止回阀,衬氟止回阀

主要型号有全衬里H40F46/H40X型,H42F46/H42X和H72F46/H72X升降立式止回阀,其中H40F46/H40X是一种新型结构,阀瓣为半球型,它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。

3、升降式衬胶止回阀,衬氟止回阀

主要型号有:全衬里H41F46/H41X直通升降式止回阀,其结构特点是:衬氟阀瓣垂直于阀体进、出口轴线作升降运动。

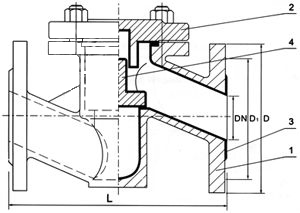

规格尺寸

公称通经

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

130

95

65

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

150

105

75

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

160

115

85

2

16

4-φ14

32

5/4

180

135

100

78

2

18

4-φ18

180

135

100

2

18

4-φ18

40

3/2

200

145

110

85

3

18

4-φ18

200

145

110

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

230

160

125

3

20

4-φ18

65

5/2

290

180

145

120

3

20

4-φ18

290

180

145

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

310

195

160

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

350

215

180

3

24

8-φ18

125

5

400

245

210

185

3

24

8-φ18

400

245

210

3

26

8-φ18

150

6

480

280

240

210

3

24

8-φ23

480

280

240

3

28

8-φ23

200

8

600

335

295

265

3

26

8-φ23

495

335

295

3

30

12-φ23

250

10

622

390

350

320

3

28

12-φ23

622

405

355

3

32

12-φ25

300

12

698

440

400

368

4

28

12-φ23

698

460

410

4

34

12-φ25

350

14

787

500

460

428

4

30

16-φ23

787

520

470

4

38

16-φ25

400

16

914

565

515

482

4

32

16-φ25

914

580

525

4

40

16-φ30

450

18

978

615

565

532

4

32

20-φ25

/

/

/

/

/

/

500

20

978

670

620

585

4

34

20-φ25

/

/

/

/

/

/
