森托克阀门(上海)有限公司
当前位置:首页 > 产品中心 > 止回阀

微阻缓闭蝶式止回阀

产品型号:CTH47X

公称通径 DN25-DN2000,1´´-80´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~200℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。微阻缓闭消声止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。

产品特点:

本产品适用于公称压力1 MPa,介质温度≤80%的清水、污水、海水等介质管道上,以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置,能有效地防止水锤的发生,保证管路系统安全运行。

1、由于本止回阀设有微阻缓闭装置,能有效地防止水击现象的发生,保证管道正常运行。
2、本止回阀设计结构独特新颖,体积小、重量轻。
3、密封面为橡胶对金属的软密封,密封性能可靠。耐磨损,使用寿命长。

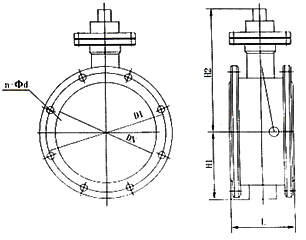

规格尺寸

公称通径
(DN)

产要尺寸

法兰尺寸和螺栓规格

1.0MPa

L

H1

H2

D1

n-Φd

100

190

110

210

180

8-18

125

200

123

220

210

8-18

150

210

140

250

240

8-23

200

230

168

280

295

12-23

250

250

195

310

350

12-23

300

270

220

350

400

16-23

350

290

250

410

460

16-25

400

310

283

490

515

20-25

450

330

308

520

565

20-25

500

350

335

585

620

20-30

600

390

390

640

725

24-30

700

430

448

700

840

24-34

800

470

505

750

950

28-34

900

510

555

810

1050

28-34

1000

550

610

860

1160

28-34

1200

630

725

980

1380

32-41
