微阻缓闭止回阀

产品型号:CTHH44X

公称通径 DN25-DN800,1´´-32´´
公称压力 1.0Mpa~4.0Mpa,150LB
适用温度 -80℃~250℃
主要材质 WCB,304,316,316L,2520,双向不锈钢等
产品介绍
规格尺寸
应用案例
备注

产品概述:

该阀用于给排水管道安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显署流体阻力小水锤消除机构设计新颖密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

产品性能:

1、当水介质倒流时,阀瓣先速闭后缓闭,缓闭时间可在0`60秒内任意调节

2、当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。

3、 介质倒流时,可调节到水泵倒转速度不超过电机额定转速的1.3倍。



1.



当水介质倒流时,



阀瓣先速闭后缓闭,



缓闭时间可在



0`60



秒内任意调









2.



当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的



1.5



倍。







3.



介质倒流时,可调节到水泵倒转速度不超过电机额定转速的



1.3



倍。

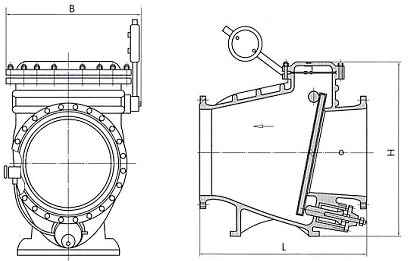

规格尺寸

公称通径DN(mm)

尺 寸(mm)

L

H

B

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300
