电动连排调节阀

产品型号:

公称通径 DN50~DN300
公称压力
适用温度
主要材质
产品介绍
规格尺寸
应用案例
备注

一、概述
电动连排调节阀又称抗气蚀、低噪声、高压差调节阀、是我公司工程技术人员为满足50-600MW火力发电机组配套而开发的新型调节阀,该系列产品经过多次的改进,不继完善,具有新颖性和先进性。该产品广泛应用在电厂锅炉高压差管道上作流量、压力调节用
二、结构特征
1. 本系列产品采用完合拆装式结构,操作力距小,阀腔内件(包括阀座、阀芯、节流组件、密封件等)均可从并阀腔取出,维护保养十分方便,阀体不需从管道上割下,可长期使用。
2. 阀芯为柱塞体平衡式结构,操作力距小,调节灵敏高。
3. 节流组件由多孔板集流式节流环与套筒式节流套组成,且配以均流罩,因此具有小流量高压差无气蚀、大流量、调节性能好,流体排出梳流无噪音的综合特性,完全满足了锅炉连排工况的要求,有效地实现了高温、高压差流体的流量调节控制,可调性好,调节精度高。
4. 节流环可在阀门工作行程的55%之内,实现多级减压节流
5. 阀芯和阀座密封面堆焊司钛莱硬质合金,抗冲刷、耐蚀。

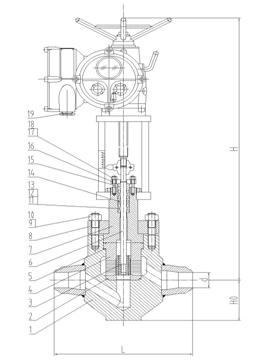

型号

公称通径

d

L

H

H0

T968Y-320

50

50

350

710

120

65

65

400

710

120

80

80

500

870

150

100

100

550

870

150

175

169

850

875

175

225

223

9020

1060

265

250

250

1400

1180

265

300

284

1400

1180

265
