概述：
CTZAZQ/X型电子式电动三通调节阀是有3610L系列电子式电动执行机构与三通阀调节机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入讯号及电源即可控制运转，连线简单。调节机构有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用于热交换器的两相调节及简单的配比调节。
.jpg)
调节机构主要技术参数
|
公称通径mm
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径mm
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公称压力Mpa
|
1.6,4.0,6.4
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直线
|
|
可 调 比
|
30:1
|
|
法兰尺寸
|
铸铁法兰按JB78-59，铸钢法兰按JB79-59
|
|
法兰型式
|
法兰密封面型式按JB77-59
|
|
阀体材质
|
WCB（ZG230-450）,ZG1Cr18Ni9Ti
|
性能指标
|
项 目
|
指 标 值
|
|
基本误差%
|
±2.5
|
|
回 差%
|
2.5
|
|
死 区%
|
1.0
|
|
始终点偏差
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
2.5
|
|
允许泄漏量L/h
|
10-3×阀的额定容量
|
允许压差
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差Mpa
|
0.32
|
2.20
|
2.20
|
1.41
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.20
|
0.19
|
0.13
|

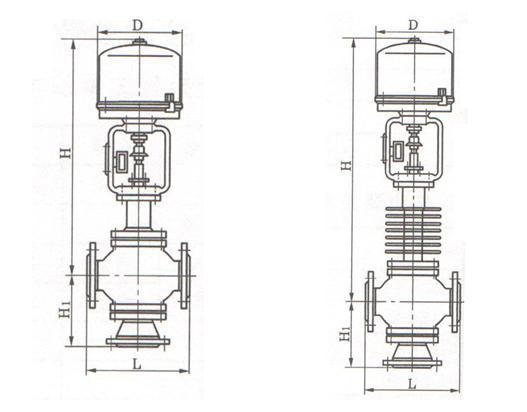

三通合流调节阀外形尺寸表
|
公称
通径
|
L
|
行程
|
D
|
H
|
H
|
|
PN(Mpa)
|
PN(Mpa)
|
常温
|
中温
|
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
|
25
|
185
|
190
|
200
|
16
|
225
|
145
|
150
|
160
|
555
|
707
|
|
32
|
200
|
210
|
210
|
16
|
225
|
150
|
160
|
170
|
561
|
709
|
|
40
|
220
|
230
|
235
|
25
|
225
|
160
|
170
|
180
|
660
|
812
|
|
50
|
250
|
255
|
265
|
25
|
225
|
180
|
190
|
200
|
675
|
827
|
|
65
|
275
|
285
|
295
|
40
|
255
|
210
|
220
|
220
|
863
|
1027
|
|
80
|
300
|
310
|
320
|
40
|
255
|
220
|
230
|
240
|
868
|
1032
|
|
100
|
350
|
355
|
370
|
40
|
255
|
245
|
250
|
260
|
872
|
1036
|
|
125
|
410
|
425
|
440
|
60
|
255
|
295
|
300
|
300
|
905
|
1120
|
|
150
|
450
|
460
|
475
|
60
|
255
|
310
|
320
|
320
|
920
|
1135
|
|
200
|
550
|
560
|
570
|
60
|
255
|
370
|
380
|
380
|
950
|
1165
|
|
250
|
640
|
660
|
670
|
100
|
415
|
465
|
474
|
474
|
1203
|
1440
|
|
300
|
720
|
735
|
800
|
100
|
415
|
580
|
585
|
585
|
1265
|
1502
|
三通分流调节阀外形尺寸表
|
公称
通径
|
L
|
行程
|
H
|
H
|
H
|
重量Kg
|
|
PN(Mpa)
|
PN(Mpa)
|
PN(Mpa)
|
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
4.0
|
6.4
|
|
80
|
300
|
310
|
320
|
40
|
255
|
240
|
250
|
260
|
885
|
78
|
98
|
|
100
|
350
|
355
|
370
|
40
|
255
|
265
|
275
|
285
|
897
|
93
|
118
|
|
125
|
410
|
425
|
440
|
60
|
255
|
310
|
320
|
320
|
931
|
155.5
|
172.5
|
|
150
|
450
|
460
|
475
|
60
|
255
|
330
|
340
|
340
|
945
|
207.5
|
323.5
|
|
200
|
550
|
560
|
570
|
60
|
255
|
390
|
400
|
400
|
979
|
384.5
|
412.5
|
|
250
|
640
|
660
|
670
|
100
|
415
|
530
|
540
|
540
|
1268
|
627
|
659
|
|
300
|
720
|
735
|
800
|
100
|
415
|
605
|
612
|
612
|
1294
|
780
|
819
|
