概述：
CTZAZM电动套筒调节阀由DDZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动的控制调节开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数，且允许压差大，稳定性好，工作室不易产生振动，适用性强等优点，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
主要技术参数
|
公称通径DN(mm)
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
|
额定流量系数Kv
|
全量
|
15
|
35
|
50
|
125
|
190
|
400
|
630
|
|
0.6
|
9
|
20
|
30
|
75
|
115
|
240
|
350
|
|
流量特性
|
直线；等百分比
|
|
公称压力PN（Mpa）
|
1.6 4.0 6.4
|
|
连接型式
|
法兰连接：PN6.4按JB79-59标准
|
|
出轴推力（N）
|
4000
|
6400
|
6400
|
|
行程L（mm）
|
16
|
25
|
40
|
60
|
|
全行时间（s）
|
12.5
|
20
|
32
|
37
|
|
作用方式
|
电开式（K常用）；电关式（B）
|
|
输入信号
|
0~10Ma 4~20mA DC
|
|
供电电源
|
220V；50~60Hz
|
|
固有可调比R
|
30:1
|
主要技术性指标
|
项 目
|
技 术 性 能 指 标
|
|
基本误差%
|
≤±5
|
|
回 差%
|
≤3
|
|
死 区%
|
≤5
|
|
泄 漏 量%
|
0.01%×阀额定容量
|
|
额定流量系数误差%
|
≤±10
|
阀体材料和适用温度范
|
阀体材料
|
材料牌号
|
公称压力（Mpa）
|
适用温度范围（℃）
|
|
常温型
|
热片型
|
|
铸 钢
|
Zg230~450
|
1.6,4.0,6.4
|
-40~250
|
-40~450
|
|
铸不锈钢
|
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
|
1.6,4.0,6.4
|
-40~250
|
-60~450
|

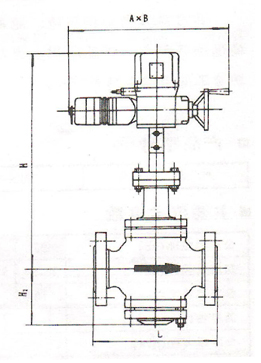

外形尺寸
|
公称通径DN(mm)
|
A×B
|
L
|
H
|
H1
|
|
PN1.6
|
PN4.0
|
PN6.4
|
常温型
|
热片型
|
|
25
|
230×460
|
184
|
197
|
210
|
668
|
819
|
75
|
|
40
|
222
|
235
|
251
|
684
|
835
|
95
|
|
50
|
254
|
267
|
286
|
684
|
835
|
98
|
|
80
|
230×530
|
298
|
317
|
337
|
785
|
946
|
130
|
|
100
|
352
|
368
|
394
|
795
|
946
|
156
|
|
150
|
260×630
|
451
|
473
|
508
|
945
|
1160
|
208
|
|
200
|
600
|
615
|
650
|
945
|
1160
|
250
|
|
250
|
650
|
670
|
690
|
1050
|
1320
|
265
|
|
300
|
740
|
770
|
800
|
1145
|
1380
|
295
|
