概述：
CTZDLN型电子式电动双座调节阀是3610L型电子式电动执行机构和直通双座阀组成，电动执行机构内配有伺服系统，无须另配伺服放大器，输入220V（AC）电源及4-20mA（DC）信号，即可控制阀门开度，从而达到对介质的压力、温度、流量、液位等工艺参数的连续调节。
该产品具有动作灵敏、能源取用方便、信号传输迅速，同时具有不平衡力小，允许压差大，流量系数大等特点，广泛应用于电力、冶金、化工、轻纺等行业的自动控制系统。
主要技术参数
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
公称压力Mpa
|
1.6、4.0、6.4（常温），4.0、6.4（中温），0.6、4.0、6.4（低温）
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
动作速度mm/s
|
2.1
|
3.5
|
1.7
|
3.4
|
2.0
|
|
流量特性
|
直线，等百分比
|
|
介质温度℃
|
-20~+200（常温），-40~450（中温），-250~-60（低温）
|
|
法兰尺寸
|
铸铁法兰按JB78-59 铸铁法兰按JB79-59
|
|
法兰型式
|
按JB77-59，铸铁法兰按光滑式，铸刚法兰按凹式，低温阀按榫槽式
|
|
阀体材质
|
公称压力Mpa
|
0.6
|
低温，-250~-60℃ ZG1Cr18Ni9Ti（-196℃）、CF8M(-250℃)
|
|
1.6
|
常温：-20~200℃ WCB CF8 CF8M
|
|
4.0
6.4
|
常温：-20~200℃ WCB ZG1Cr18Ni9Ti
|
|
中温：-40~450℃ WCB ZG1Cr18Ni9Ti CF8 CF8M
|
|
低温：-250~-60℃ ZG1Cr18Ni9Ti CF8M
|
性能指标
|
项 目
|
指 标 值
|
|
基本误差%
|
±2.5
|
|
回 差%
|
2.5
|
|
死 区%
|
1.0
|
|
始终点偏差
|
电开
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
2.5
|
|
允许泄漏量L/h
|
10-3×阀的额定容量
|
允许压差
|
公称通径mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
允许压差Mpa
|
＜公称压力
|
4.0
|
3.4
|

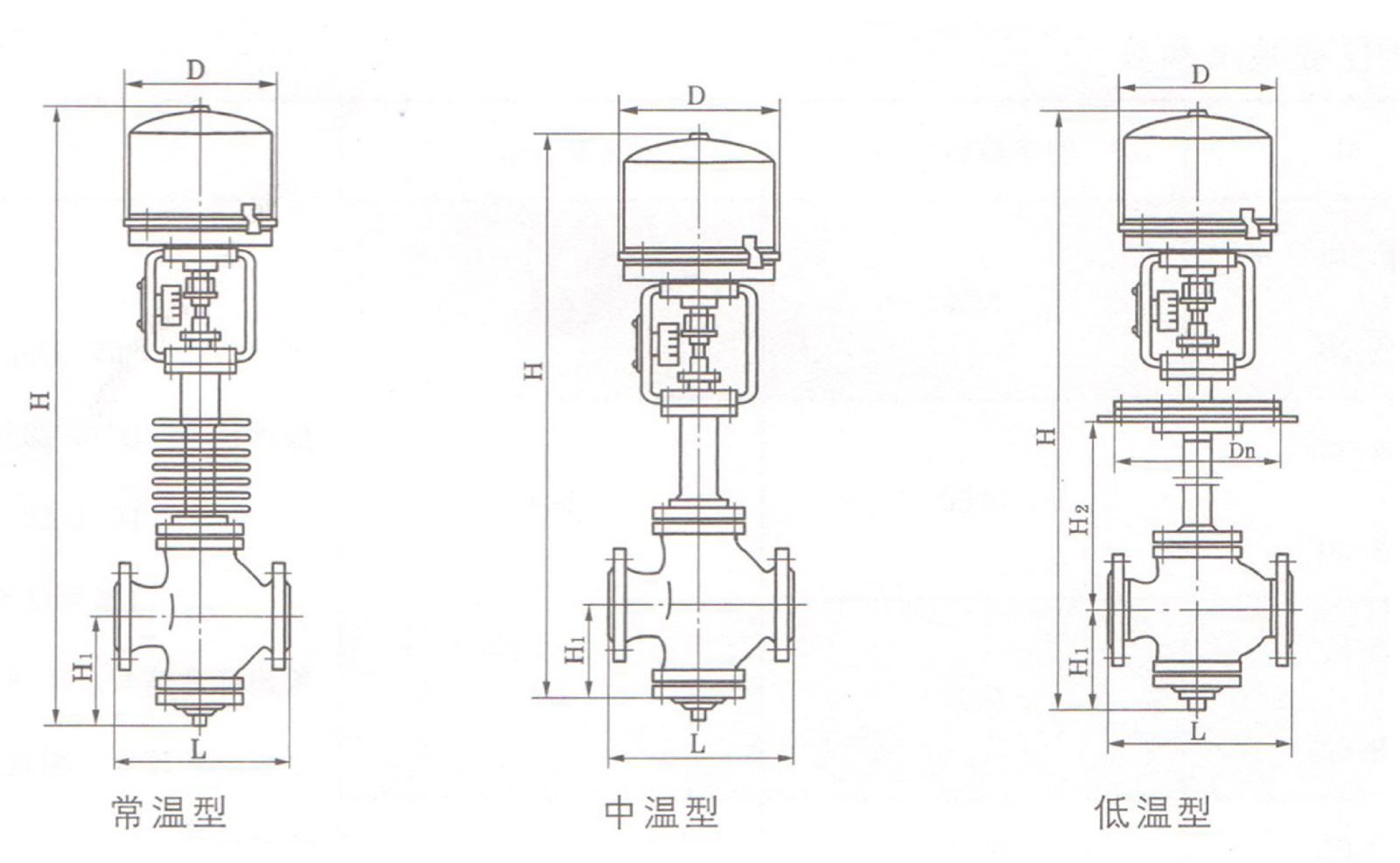

电动常、中温单座阀外形尺寸表
|
公称通径
|
L
|
H1
|
H
|
D
|
|
PN(Mpa)
|
常温
|
中温
|
|
1.6
|
4.0
|
6.4
|
|
25
|
185
|
190
|
200
|
120
|
560
|
710
|
225
|
|
32
|
200
|
210
|
210
|
120
|
563
|
714
|
225
|
|
40
|
220
|
230
|
235
|
140
|
618
|
769
|
225
|
|
50
|
250
|
255
|
265
|
145
|
623
|
774
|
225
|
|
65
|
275
|
28
|
295
|
190
|
799
|
962
|
225
|
|
80
|
300
|
310
|
320
|
210
|
812
|
975
|
225
|
|
100
|
350
|
355
|
370
|
220
|
825
|
987
|
225
|
|
125
|
410
|
425
|
440
|
270
|
1066
|
1278
|
310
|
|
150
|
450
|
460
|
475
|
280
|
1078
|
1290
|
310
|
|
200
|
550
|
560
|
570
|
320
|
1116
|
1328
|
310
|
|
250
|
640
|
660
|
670
|
450
|
1257
|
1497
|
310
|
|
300
|
720
|
735
|
800
|
465
|
1302
|
1543
|
310
|
电动低温单座阀外形尺寸表
|
公称通径
|
D
|
Dn
|
H1
|
-101℃
|
-196℃
|
-253℃
|
|
H2
|
H
|
H2
|
H
|
H2
|
H
|
|
25
|
225
|
270(290)
|
102
|
500
|
1010
|
700
|
1210
|
900
|
1410
|
|
32
|
225
|
300(310)
|
105
|
500
|
1013
|
700
|
1213
|
900
|
1413
|
|
40
|
225
|
310(340)
|
127
|
600
|
1063
|
700
|
1263
|
900
|
1463
|
|
50
|
225
|
340(370)
|
132
|
600
|
1068
|
700
|
1268
|
900
|
1468
|
|
65
|
225
|
380(410)
|
171
|
600
|
1393
|
800
|
1492
|
1000
|
1692
|
|
80
|
225
|
410(440)
|
188
|
600
|
1301
|
800
|
1501
|
1000
|
1701
|
|
100
|
225
|
470(500)
|
200
|
600
|
1305
|
800
|
1505
|
1000
|
1705
|
|
125
|
310
|
550(590)
|
250
|
700
|
1592
|
900
|
1792
|
1100
|
1992
|
|
150
|
310
|
600(640)
|
260
|
700
|
1592
|
900
|
1792
|
1100
|
1992
|
|
200
|
310
|
720(760)
|
300
|
700
|
1509
|
900
|
1792
|
1100
|
1992
|
